Human Solutions人体3D三维扫描仪(四柱)
  • Human Solutions人体3D三维扫描仪(四柱)
  • Human Solutions人体3D三维扫描仪(四柱)

    产品报价: 面议
    品  牌:Human Solutions
    产品型号:VITUS Smart XXL
    所在地区:福建
    (联系我时,请说明是在教育装备采购网上看到的,谢谢!)
    详细说明

    VITUS Smart XXL 三维人体扫描仪

    Human Solutions人体3D三维扫描仪(四柱)

    (产地:德国)


    VITUS Smart XXL是按照国际标准DIN EN ISO20685设计生产的,专门用于精确地获取三维人体图像模型的三维人体扫描仪。
    这项技术广泛应用在多个领域,比如体型测量研究、服装生产和人机工程等。

    VITUS SmartXXL原理是基于激光光学三角测量的原理,是当今最精确的无接触人体测量方式。 测量设备由4根测量立柱组成,每个立柱的导轨上,安装有一个激光投射器和2台CCD摄像头组成的测量感应系统。

    主要应用于服装三维设计,服装三维虚拟试衣,服装量身定制,制服生产和库存管理,工效学研究,大规模人体基础尺寸调查,三维动画设计,三维雕刻,逆向工程,医疗体育等领域。



    Human Solutions人体3D三维扫描仪(四柱)


    技术特点:


    高精度无接触式激光光学测量
    应用激光光学三角测量技术,使我们可以高精确地进行无接触式三维人体测量。VITUS Smart XXL扫描仪从被测人体的前左、前右、后左、后右四个方向进行同步扫描,从而生成360度的三维人体数据模型获取。
    VITUS Smart XXL 扩展了扫描范围,可以更自由地对各种姿势进行扫描。

    最新扫描技术
    VITUS Smart XXL扫描仪采用了一整套新的更可靠的校准方法,优化了硬件的制造工艺,保证在更大的测量范围空间进行扫描的高精确性。

    扩大的测量空间
    扫描范围高度方向2100mm,深度方向1000mm,宽度方向1200mm。(扫描范围符合 DIN EN ISO20685标准要求)

    极短的测量时间
    每个人体的扫描时间少于12 秒。

    操作简单,自动化程度高

    经过校准之后的扫描仪,操作非常简单。同时,100多项人体关键尺寸,可以自动生成。尺寸标准符合ISO7250,ISO8559,ISO20685标准


    测量环境不需要完全密闭

    由于采用的是激光技术,测量过程中,自然光线(红光除外)对测量精度没有太多影响。测量室内不需要完全黑暗的环境。有利于减少被测者在黑暗环境中的紧张情绪,保证正常的测量姿势。


    激光技术安全可靠

    采用的激光视对人体无害的激光束,安全等级达到欧盟安全一级水平,经过了美国FDA(联邦食品药品管理局)及欧盟TUV安全认证。


    Human Solutions人体3D三维扫描仪(四柱)


    人体尺寸:

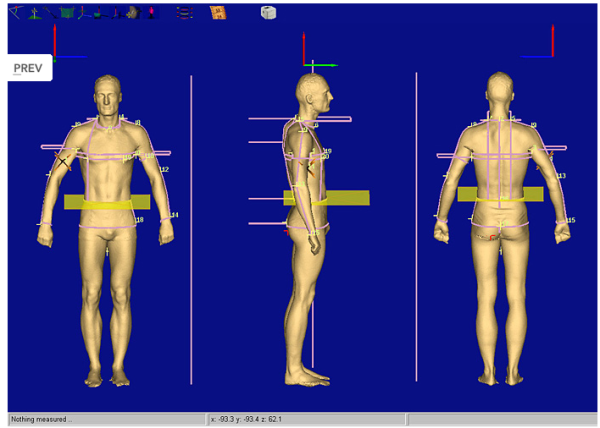

    ANTHROSCAN人体尺寸处理软件提供了各种功能,用来精确提取人体的尺寸。

    自动人体尺寸提取
    自动提取计算人体尺寸。

    自动计算人体特征点
    自动计算定位人体特征点。

    灵活扩展人体尺寸项目
    支持用户自定义尺寸项目;高效的自动和互动测量方式;无数量限制的人体尺寸项目(长度,围度,切面和角度等)

    专业级软件包
    支持3D标记点
    自动生成测量报告
    ISO 7250 和ISO 8559 的测量项目套装。

    Human Solutions人体3D三维扫描仪(四柱)

    技术规格



    测量系统
    测量原理 采用激光光源,激光三角测量技术。激光光源安全可靠。
    测量感应器 8个
    扫描范围

    2100mm × 1000mm × 1200mm
    高度Z 深度X 宽度Y

    测量精确度
    平均围度误差< 1mm
    (110mm直径,2100mm高的立柱,环境温度15-30oC)
    测量时间 标准大约12秒
    测量的点
    最多
    标准
    点密度
    1,276,800 个点
    约550,000个点
    27 pts/cm2 (标准)

    扫描仪尺寸


    外形尺寸
    高度
    深度
    宽度

    2950mm
    2200mm
    2200mm
    占地面积
    4.84 m2
    总重量 250kg
    电源供应
    230V/50Hz
    115V/60Hz
    功率消耗 420VA

    输出格式:

    ASCII, BSF, BTR, OBJ, STL(ASC and Binary), DXF, Openinventary,
