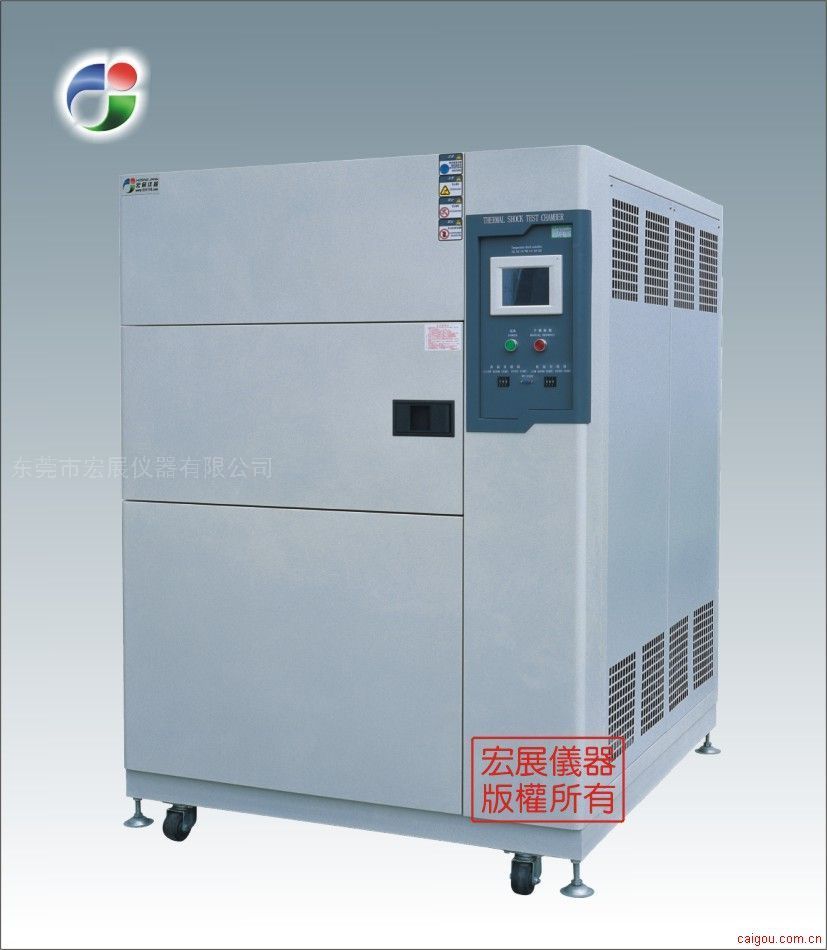

    ES-1006L,大型冷热冲击机,冷熱衝擊機試験装置(1000L、380V)

    ES-1006L,大型冷热冲击机,冷熱衝擊機試験装置(1000L、380V)

    规格

    項目

    仕様

    方式

    試料静止形 , 冷温風切換方式, 2 區? 3 區可切換

    性能

    試験温度範囲*11

    ( 低温試験:-50 -10 ℃ , 高温試験: 60 ~ 120 ℃ )

    温度設定範囲

    試験温度

    低温試験: -60 ~ 0 ℃ , 高温試験: 60 ~ 130 ℃

    予冷温度

    -75 ℃ ~試験室温度低温設定値

    予熱温度

    試験室温度高温設定値~ 135 ℃

    時間設定範囲

    高?低温

    0 ~ 99 時間 59 分

    常温

    0 ~ 99 時間 59 分

    温度 變 動幅

    ±0.5 ℃

    温度上昇時間 ( 高温槽 )  *2

    常温~ 13 0 ℃:30 分以内

    温度下降時間 ( 低温槽 )  *2

    常温~-7 0 ℃:75 分以内

    温度循環性能

    ( 循環次数: 5 個循環(低温始動) )

    試料

    種類

    塑膠鑄型IC

    測試區域

    低   温

    高   温

    試験室温度

    -3 5 ℃

    +85 ℃

    試験時間

    30 分

    30 分

    温度測定位置

    風上側

    試料重量 (含搭載治具重量)/温度復帰時間  *3

    50kg (鉄 部件 相 當 )

    5 分以内

    100kg (鉄 部件 相 當 )

    10 分以内

    試験室内容量

    108 0 L

    試験室内 容許試料重量

    最大 10 0kg (試料棚 25 kg /枚 4 以下)

    試験室寸法(寬 × 深 × 高)

    1450 mm × 1000 mm × 75 0 mm

    製品寸法 (寬 × 深 × 高)

    2 , 355 mm × 1, 805 mm × 2 , 2 00 mm

    製品重量

    約 1825 kg

    本体構成部材

    外装

    冷間壓延鋼板 塗裝色(色彩表記号記号 2.5Y8/2 )

    内装

    不鏽鋼鋼板 (SU304,2B)


    項目

    仕様

    方式

    試料静止形 , 冷温風切換方式, 2 區? 3 區可切換

    機器 構成

    送風機

    高?低温用

    離心風機 × 各 2

    常温用

    軸流 ( 螺旋槳式 ) 風機 ×1

    加熱器

    高温槽

    耐熱鎳合金電加熱器

    低温槽

    耐熱鎳合金電加熱器

    冷却装置

    方式

    機械式圧縮機 二元冷凍(水冷式)

    容量 ( 冷媒 )

    高温側:7.4 k W (R404A) ,低温側:4.5 k W (R 23 )

    駆動装置( 閥門 )

    空氣推動桿 Air sealing

    操作畫面

    ( 液晶顯示觸控畫面 )

    設定分解能

    温度 1 ℃ ,時間 1 分

    指示精度

    温度 ±0.8 ℃ (typ. ),時間 ±100 ppm.

    程式数目

    輸入程式数:最大30個程式

    内蔵程式数:最大30個程式

    循環数

    1~20000 回

    除霜循環数

    1~ 最大 36 小時 1 次除霜 1 個循環 ( 但是 , 最大 30 個循環 )

    検出端

    Pt 100Ω (at 0 ℃ ), 等級 B(JIS C 1604-1997)

    内 藏機能

    試驗閥門入力機能 , 予冷 , 予熱溫度自動設定機能 ; 高溫 , 低溫時間設定計算機能 ; 除霜循環設定機能 ; 始動位置選擇機能 ; 試驗終了條件選擇機能等待機能 ( 溫度幅設定可變 ); 溫度過高 , 高冷防止機能 ; 復電動作選擇機能 ;溫度感測器位置切換 ( 選配 ); 外部通信機能 ( 選配 ); 時間預訂機能 ; 運轉停止模式選擇機能 ; 手動除霜機能 ; 警報履歷記憶機能 ; 試驗閥門名稱入力機能 ; 異試驗閥門組合機能 ;1 區域以及 2 區域 ( 高溫 / 常溫及低溫 / 常溫 )運轉機能 ; 乾燥運轉機能 ; 實驗閥門複寫 , 削弱機能 ; 曲線顯示機能 ; 解約運轉設定機能 ; 停電保護機能 ; 預定時間顯示機能 ; 異常顯示機能 ; 外部警報出力機能 .

    表示畫面

     電源供給:中央部点灯(緑色)    運転中 :全点灯(緑色)

     警報表示:全点滅(緑色)      警報停止:全点滅(紅色)

    保護装置

    試験室

    試料用:温度過昇?過冷防止機能(微電腦内藏:自動設定)

        温度過昇防止器(設定可変:設定範圍 60 ℃ 以上)

    冷却装置

    圧縮機:過負荷保護装置,高圧遮断装置

    高温槽

    加熱器:保護保險絲,温度過昇防止装置( 2 重)

    低温槽

    加熱器:保護保險絲,温度過昇防止装置,温度保險絲

    送風機

    高温 常温 低温各試験用:過負荷保護装置

    控制盤

    電源用漏電遮斷器 , 操作回路保護保險絲 , 逆轉防止繼電器 ( 壓縮機 , 送風機用 ), 開門時運轉防止開關

    装備品

    積算時間計

    運転時間積算( 0 復帰不可)

    cable 孔

    内径: 50 mm×1 個

    輪子?水平調整器

    装置移動、設置用                    各 6 個


    項目

    仕様

    方式

    試料静止形 , 冷温風切換方式, 2 區? 3 區可切換

    付属品

    塞子

    cable 孔用 1 個

    試料棚

    不鏽鋼製 2 枚

    棚受

    不鏽鋼製 4 個

    操作 説明書

    1 部

    保險絲

    操作回路保護保險絲 2 個

    Y 過濾器

    冷却水配管用  1 個(絕緣套筒,塞子各 2 個付)   1 組

    電気特性

    電源  *4

    交流,三相, 380V , 50Hz

    最大負荷電流 ( 電源容量 )

    79 A ( 52 kVA )

    電源用漏電遮断器容量

    10 0 A (感度電流 30mA )

    漏電遮断器電源端子径

    M 8 ( 接地線螺絲 :M5)

    電源配線線徑

    30 mm 2 以上(橡皮絕緣材質)

    地線線徑

    5 .5 mm 2 以上

    空氣源

    排水管 *5

    空氣 圧力

    0.4 ~ 0.7 MPa { 4 ~ 7 kgf / cm 2 }

    空氣消費量

    1 個循環大約 7.6L (ANR)

    冷却水 *6

    水量

    4200 L /h (冷却水入口温度 32 ℃ 時)

    水圧

    0.1 ~ 0.5MPa

    装置側管径

    PT1 1/4 母座

    配管 *7

    排水管孔

    PT1/2 母座

    噪音値

    65 d B
