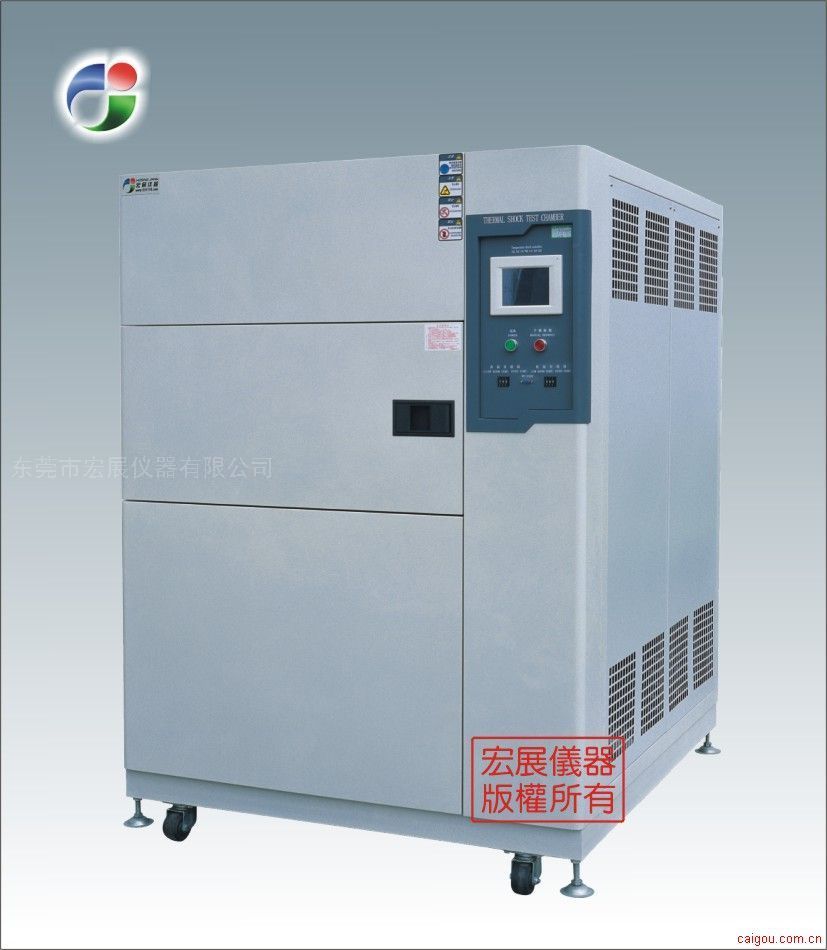

ES-76LH,冷热冲击机,冷熱衝擊機試験装置( 70L、380V)

ES-76LH,冷热冲击机,冷熱衝擊機試験装置( 70L、380V)
<
  • ES-76LH,冷热冲击机,冷熱衝擊機試験装置( 70L、380V)
>
产品报价: 面议
留言咨询
加载中
广东
详细说明

ES-76LH,冷热冲击机,冷熱衝擊機試験装置( 70L、380V)

ES-76LH,冷热冲击机,冷熱衝擊機試験装置( 70L、380V)

规格

項目

仕様

方式

試料静止形 , 冷温風切換方式,
2 區? 3 區可切換

性能

試験温度範囲 *11

( 低温試験:-70~0 ℃,
高温試験:60~200 ℃ )

温度
設定範囲

試験温度

低温試験: -70 ~ 0 ℃ ,
高温試験: 60 ~ 200 ℃

予冷温度

-80 ℃ ~試験室温度低温設定値

予熱温度

試験室温度高温設定値~ 200 ℃

時間
設定範囲

高?低温

0 ~ 99 時間 59 分

常温

0 ~ 99 時間 59 分

温度變動幅

±0.5 ℃

温度上昇時間 ( 高温槽 )  *2

常温~ 200 ℃ : 15 分以内

温度下降時間 ( 低温槽 )  *2

常温~- 75 ℃ : 50 分以内

温度循環性能

( 循環次数: 5 個循環
(低温始動) )

試料

種類

塑膠鑄型IC

質量

4 kg
(IC 2.5 kg +搭載治具 2 段 1.5 kg)

測試區域

低温

常温

高温

試験室温度

-65 ℃

空氣溫度

+150 ℃

試験時間

30 分

5 分

30 分

温度測定位置

風上側

温度復帰時間*3

5 分以内

試験室内容量

70 L

試験室内容許試料重量

最大 30kg
(底面 20kg 以下,試料棚 5 kg /枚以下)

試験室寸法(寬 × 深 × 高)

390 mm × 390 mm × 460 mm

製品寸法 (寬 × 深 × 高)

1, 300 mm × 1, 27 0 mm × 1,900 mm

製品重量

約 780 kg

本体構成部材

外装

冷間壓延鋼板塗裝色
(色彩表記号記号2.5Y8/2)

内装

不鏽鋼鋼板(SU304,2B)


項目

仕様

方式 試料静止形 , 冷温風切換方式,
2 區? 3 區可切換

機器構成

送風機

高?低温用

離心風機 × 各 1

常温用

軸流 ( 螺旋槳式 ) 風機 ×1

加熱器

高温槽

耐熱鎳合金電加熱器

低温槽

耐熱鎳合金電加熱器

冷却装置

方式

機械式圧縮機 二元冷凍(水冷式)

容量 ( 冷媒 )

高温側: 4.5 k W (R404A) ,低温側: 3.7 k W (R 23 )

駆動装置(閥門)

空氣推動桿 Air sealing

操作畫面

( 液晶顯示觸控畫面 )

設定分解能

温度 1 ℃ ,時間 1 分

指示精度

温度 ±0.8 ℃ (typ.),時間 ±100 ppm.

程式数目

輸入程式数:最大 30 個程式

内蔵程式数:最大 30 個程式

循環数

1 ~ 20000 回

除霜循環数

1~ 最大 36 小時 1 次除霜 1 個循環 ( 但是 , 最大 30 個循環 )

検出端

Pt 100Ω (at 0 ℃ ), 等級 B(JIS C 1604-1997)

内藏機能

試驗閥門入力機能 , 予冷 , 予熱溫度自動設定機能 ; 高溫 , 低溫時間設定計算機能 ; 除霜循環設定機能 ; 始動位置選擇機能 ; 試驗終了條件選擇機能等待機能 ( 溫度幅設定可變 ); 溫度過高 , 高冷防止機能 ; 復電動作選擇機能 ;溫度感測器位置切換 ( 選配 ); 外部通信機能 ( 選配 ); 時間預訂機能 ; 運轉停止模式選擇機能 ; 手動除霜機能 ; 警報履歷記憶機能 ; 試驗閥門名稱入力機能 ; 異試驗閥門組合機能 ;1 區域以及 2 區域 ( 高溫 / 常溫及低溫 / 常溫 )運轉機能 ; 乾燥運轉機能 ; 實驗閥門複寫 , 削弱機能 ; 曲線顯示機能 ; 解約運轉設定機能 ; 停電保護機能 ; 預定時間顯示機能 ; 異常顯示機能 ; 外部警報出力機能 .

表示畫面

 電源供給:中央部点灯(緑色)
 運転中 :全点灯(緑色)

 警報表示:全点滅(緑色)
 警報停止:全点滅(紅色)

保護装置

試験室

試料用:
温度過昇 過冷防止機能(微電腦内藏:自動設定)

温度過昇防止器(設定可変:設定範圍 60 ℃ 以上)

冷却装置

圧縮機:過負荷保護装置,高圧遮断装置

高温槽

加熱器:保護保險絲,温度過昇防止装置(2 重)

低温槽

加熱器:保護保險絲,温度過昇防止装置,温度保險絲

送風機

高温 常温 低温各試験用:過負荷保護装置

控制盤

電源用漏電遮斷器 , 操作回路保護保險絲 , 轉防止繼電器 (壓縮機 , 送風機用 ), 開門時運轉防止開關

装備品

積算時間計

運転時間積算(0 復帰不可)

cable 孔

内径: 50 mm×1 個


項目

仕様

方式 試料静止形 , 冷温風切換方式,2 區? 3 區可切換

付属品

塞子

cable 孔用 1 個

試料棚

不鏽鋼製 2 枚

棚受

不鏽鋼製 4 個

操作説明書

1 部

保險絲

操作回路保護保險絲 2 個

Y 過濾器

冷却水配管用  1 個(絕緣套筒,塞子各 2 個付)   1 組

電気特性

電源 *4

交流,三相, 380V , 50Hz

最大負荷電流 ( 電源容量 )

41 A (42 kVA)

電源用漏電遮断器容量

6 0 A (感度電流 30mA)

漏電遮断器電源端子径

M 8 ( 接地線螺絲 : M5)

電源配線線徑

22 mm 2 以上(橡皮絕緣材質)

地線線徑

5 .5 mm 2 以上

空氣源

排水管 *5

空氣圧力

0.4 ~ 0.7 MPa { 4 ~ 7 kgf / cm2

空氣消費量

1 個循環大約 7.6L (ANR)

冷却水 *6

水量

2750 L /h (冷却水入口温度 32 ℃ 時)

水圧

0.1 ~ 0.5MPa

装置側管径

PT1 1/4 母座

配管 *7

排水管孔

PT1/2 母座

噪音値

65 dB
