机电一体化数控编程实验室设备(教学型)
  • 机电一体化数控编程实验室设备(教学型)
  • 机电一体化数控编程实验室设备(教学型)

    产品报价: 98000
    品  牌:中瓯牌
    产品型号:20121212-2 (SZJ-205型)
    适用范围:高教 职教
    所在地区:上海 长宁区
    (联系我时,请说明是在教育装备采购网上看到的,谢谢!)
    详细说明

      SZJ-205型 机电一体化数控编程实验室设备(教学型)

      机电一体化既机械电气一体化控制,采用现代电子技术对机械设备进行自动或半自动化控制,它将是机械行业中新的增长点,更是机械行业的发展趋向。围绕着这个新的方向,各类机电类院校纷纷开设了机电一体化专业课程,用来培养二十一世纪的机械人才。同时机电一体化专业的教材、专著、资料如雨后春笋般出现,这些资料在理论上大大促进机电一体化的完善与发展。但实践上,机电一体化实验室的配置,一直是各个院校亟待解决的问题。这就将如何配置机电一体化实验室的问题提上了日程。



    机电一体化数控编程实验室设备(教学型)

      一、实验室构成

      一个完整的机电一体化实验室应具备这几大功能:

      1、配合专业课程进行专题实验:例如数控编程课程的编程实验。工艺类的数控工艺实验。机床类的数控机床实验。

      2、配合专业课程的课程设计:作为一个强调实践环节的专业及课程,其课程设计除了必须完成一定量的书面作业外,还应完成足够的实践课时,最好是将二者有机地结合起来,针对某题工件,以图面设计、工艺设计、编程、加工实现一体化,作为课程设计的主导内容。

      3、毕业设计:机电一体化实验室应满足一个班的学员同时实验,根据学员的人数,其配置也略有不同。

      二、典型的实验室配置如下; 一般配置如下:

      1、数控铣床 2台 1、数控铣床 1台

      2、数控车床  2台 2、数控车床 1~2台

      3、数控编程器 30台 3、数控编程器   18台

      一般来说,数控车床与数控铣床相比,各有特点。从功能上说,铣床的功能应比车床复杂,可以实现多种数控加工的原理性实验。而数控车床则是量大而广的应用机床,其社会保有量高于铣床,是数控教学培训的重要内容。

      机电一体化实验室应根据学员的知识,循序渐进。

      1、学员在编程模拟器上进行数控编程练习,掌握数控编程的方法,针对典型零件,编制加工程序,进行图形仿真,找出错误,直到完善。

      2、在编程器上进行数控机床的操作、使用、编程、掌握数控系统的各个体系,如:机床操作编程、参数体系,机床对刀。工件加工等作必备的基本技能。

      3、学员分期分批在数控机床上空运行状态下熟悉机床的实际操作方法,数控系统的使用方法、使之有感性认识。

      4、选一些较典型的学员,在老师的指导下。在数控机床上进行实际加工练习,以加工出合格的工件为准。数控实验室车/铣床两用编程器

      数控机床的编程练习与实际操作相结合是国内外机电一体化教学广泛采用且行之有效的方法之一。根据市场需要,我们研制生产了数控车/铣床两用编程模拟器,并作为国家重点科技攻关项目制造及数控技术研究专题的子课题通过部级鉴定,填补了机电一体化教学与培训设备的一项空白。

      该产品是为配合机电一体化教学的一种配套实验设备,针对数控机床的编程与操作而设计,使学员不须使用数控机床就可进行数控机床的编程与操作。一般一个实验室可能有若干台数控机床,而一个班的学员可能有20——50名,不可能每个学员都有一台机床进行操作练习,同时,学员在熟悉机床之前,为了避免操作失误,也应进行预先练习。该模拟器就是为这个目的而设计。

      三、编程模拟器技术参数:

      1、CPU采用日本NEC公司的工业级嵌入式CPU(MPD70208)

      2、显示控制器采用M0TOROLA公司的专用CRT图形显示控制器MC6845

      3、RS232通用串行通信接口

      4、通用打印接口

      5、掉电保护系统设置的各项参数及数据

      6、针对各种车/铣加工的零件,编制数控加工程序

      7、以平面或立体图形模拟显示加工的轨迹,检查刀 具的切削运动是否符合工作件的工艺要求

      8、与PC机串行口相连,构成CAD/CAM的加工系统,接收计算机产生的各种三维车/铣程序或三维的NC程序,并可进行模拟仿真。

      四、其主要特点如下:

      1、车床、铣床两种机床的编程实习于一台设备上进行。采用16位处理器及大规模集成电路、轻触膜键盘、14"CRT可靠性高。

      2、保留了车床/铣床数控系统的全部功能和操作界面

      3、以人机对话方式进行全屏幕编辑,编程格式符合国标

      4、图像模拟零件加工过程

      5、实时控制零件加工过程,加工程序屏幕跟踪,机床状态实时显示。

      6、手动控制主轴启停、刀架进给、自动换刀、进给量及主轴无级变速。

      7、指令检索及错误自检等。

      8、具有与数控车床/铣床双向通讯功能。

      9、可选配一套CAD/CAM软件进行二维、三维构图,分析并自动生成加工程序,所生成加工程序可与编程模拟器通信和联机加工图片。

      10、系统14”高分率CRT显示,仰角可调,高度可调。

      11、车床2轴联动,外圆、圆台、曲颈、球头、螺纹加工仿真显示。

      12、铣床3轴联动,平面和空间直线、斜线、圆弧、螺旋线、镜像、加工轨迹图形三维或XY、XZ、YZ平面显示。

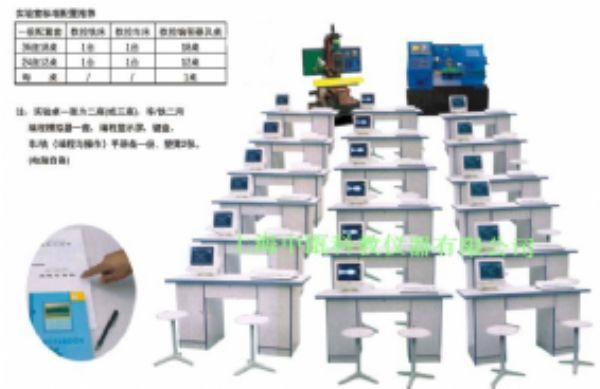

      实验室配置内容

      五、举例:24座12桌配置清单:

      名 称

      数量

      单位

      备  注

      SZJ6135数控车床

      1

      台

      它可与编程器、计算机构成双向通讯,实物加工与CAD/CAM软件设计联网加工。

      SZJ125数控铣床

      1

      台

      它可与编程器、计算机构成通讯,与CAD/CAM软件设计联网加工。

      编程器

      12

      台

      一桌一台,由学生操作实习模拟

      显示器

      12

      台

      它与编程器配套用

      (天津产14寸型号:HM1401)

      电脑(校方自配)

      1

      台

      控制所有编程器与车/铣床通讯

      CAD/CAM演示平台

      学生桌

      12

      张

      供学员用(一张桌二座位)

      学生凳

      24

      张

      供学员用(塑料胶管)

      光盘

      1

      张

      内含车/铣中文版CAD/CAM软件(自动编程)、通讯软件、

      服务器

      1

      台

      采用红外线遥控器控制,把所有编程器与机床构成网络,

      编程手册

      12

      份

      内有详细的编程指令与格式

      通讯接口(RS232)

      15

      对

      通讯用

      电源线

      现场支配

      通讯线

      现场支配

      六、实验室标准配置推荐:

      一般配置/套

      SZJ6135型数控车床

      SZJ125型数控铣床

      编程器编程及桌

      价格

      24座 12桌

      1台

      1台

      12台/12桌

      36座 18桌

      1台

      1台

      18台/18桌

      48座 24桌

      1台

      1台

      24台/24桌

      教师桌

      配一台电脑带服务器

      1台/1桌
