Fredlund热传导吸力测试系统
  • Fredlund热传导吸力测试系统
  • Fredlund热传导吸力测试系统

    产品报价: 400000
    适用范围:全领域
    所在地区:北京
    (联系我时,请说明是在教育装备采购网上看到的,谢谢!)
    详细说明



    FTC-100 Fredlund热传导吸力测试系统


    Fredlund热传导吸力测试系统


    特点
    l 数字化设
    l 传输距离达到100米,而不会影响信号质量
    l 测试范围:1-1500kPa
    l 5%的测试精度(对于标定后的传感器)
    l 适合任意土体类型
    l 测量精度不受土体中含盐量的影响
    l 具有保护罩,可以防止水分渗透,破坏电路
    l 特制的埋入电缆,可以长期安装在潮湿环境下
    l 16通道多路转换器,可以接收4个或更多不同类型的传感器,包括吸力探头
    l 12V电池,也可以提供太阳能电池板
    l 交互模式或者独立模式
    l 在交互模式下,可以通过计算机或者掌上电脑来操作

    描述
    热传导吸力探头是一个非饱和土传感器,用来在现场测试土体吸力和温度,系统包括多孔陶土头的传感器,一个控制器(数据采集仪),电源。通常,系统包括16个传感器(自带10米电缆)。数据采集仪包括一个16通道的多路转换器,可以连接到计算机上。电源由一个电池供电,也可以通过太阳能板。
    传感器头部有一个微型的加热单元和一个埋置在中央的温度传感器,通过发送一个控制的电流到加热单元,来得到传感器的加热曲线,加热后,热消散速率取决于传感器周围的土体含水量,而含水量又取决于土体中的吸力。一个160mA的电流发送到传感器,持续60秒,然后记录1.5分钟测量周期内的加热曲线。


        热前后的温度变化对应的吸力值可以在实验室内得到,即标定曲线。通过标定曲线,可以计算现场温度的变化值对应的吸力值。一个配备有高近气值陶土板(500 kPa和1,500 kP)的压力室可以进行标定试验,标定数据可以最大达到1500kPa的吸力。周围土体温度的变化会对吸力的测量有一些影响,因为标定试验是在恒定的室内环境下得到得到的。
    在计算过程中可以对温度的影响进行修正。土体的性质例如密度,孔隙水的溶解度,粒径的分布不会影响吸力的测量。吸力测量的分辨率为1.0kPa(1-10kPa),1.0kPa(10-100kPa),5kPa(100-1000kPa)。

    GCTS的控制器包括两种操作模式:交互式和独立式。交互式模式是通过计算机或者掌上电脑来操作的。除了初始温度和温度的变化外,整条加热曲线也可以得到,用于其他研究。在独立模式下,可以存储三个月的数据。除了吸力传感器,其他类型的传感器,例如压力,相对湿度/温度传感器和倾斜计都可以连接到GCTS的控制器上。

    技术指标

    1 FTC-100
      Fredlund
    热传导吸力探头测试系统

    陶土头式传感器,可以在现场得到土体基质吸力,达到15Bars。整套系统包括16个传感器,批量标定数据,每个传感器带有10米的直埋电缆,带有16通道多路转换器的数据采集仪,存储模块,电源和软件
    1.1 FTC-100-SNR
    传感器及电缆

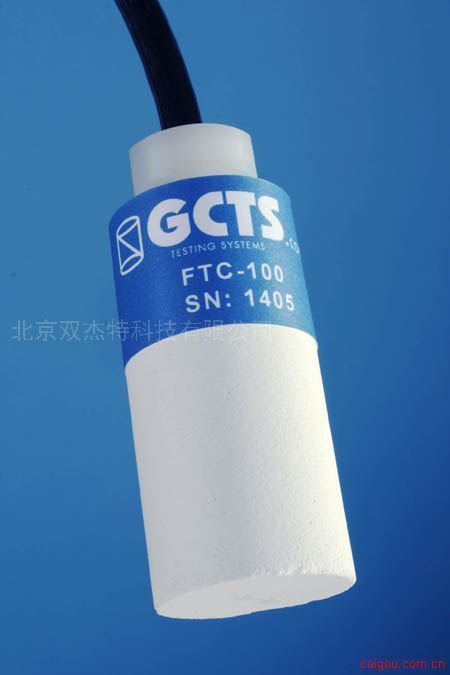

    65mm长,28mm直径的圆柱陶土头,传感器头具有优化的孔隙率,可以最大减少吸力平衡的时间,提高强度。每个传感器的一头连接一个10米的直接埋入的电缆,另一头是一个6针接头,可以连接数据采集仪或者延长电缆
    1.2 FTC-100-CON

    控制器
    GCTS 吸力探头控制器,带有16通道的多路转换器和存储模块,可以控制监测过程,作用相当于一个数据采集仪
    1.3) FTC-100-BAT电源
    12伏可充电电池,给传感器供电,可以连接到太阳能电池板

    1.4FTC-100-SFT 软件
        Windows版本的数据采集软件,用于操作和数据采集,通过软件进行预设置来监控仪器.
    1.5FTC-100-CAL1 批量标定

    批量传感器标定,从24个传感器中抽取一个进行标定。标定5个点:0.1, 10, 100, 500, 和1,000,000 kPa((1M
    kPa)。

    选项
    2 FTC-100-EC030 30米延长电缆
    30米的延长电缆,一头是6针接头,每头带有热缩管,可以在现场防水.
    3 FTC-100-EC100 100米延长电缆
    当压力源是氮气瓶时,压力控制面板上的两个标准压力调节阀被非减压型压力调节器所替代,可以消除不必要的氮气渗漏。不过,试验结束后,腔体内的压力需要打开排气阀来人工泄压。
    4  FTC-100-SOL太阳能板
    太阳能电池板,用于给电池充电,带有安装杆
    5 FTC-100-CAL2 标准标定
    对每个传感器进行单独的标准标定,类似于批量标定方法,提供5个点的数据。
    7  FTC-100-CAL3完全标定
    完全标定是对单个的传感器进行标定,标定包括7个点:0.1, 10, 50, 100, 500,1,000
    和 1,000,000 kPa。可以最大程度的提高测试精度
