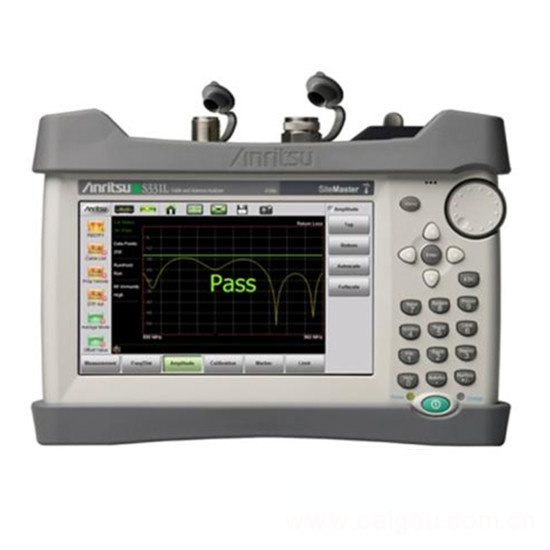

S331L智能型天馈线测试仪
  • S331L智能型天馈线测试仪
  • S331L智能型天馈线测试仪

    产品报价: 32000
    品  牌:安立
    产品型号:S331L
    适用范围:高教
    所在地区:北京
    (联系我时,请说明是在教育装备采购网上看到的,谢谢!)
    详细说明
    S331L智能型天馈线测试仪


    S331L智能型天馈线测试仪

    S331L智能型天馈线测试仪简介

    S331L智能型天馈线测试仪是全包式单端口电缆与天线分析仪,覆盖范围为 2 MHz 到 4 GHz,具有内置 InstaCal? 模块和内置功率计。

       S331L 是一款超值且耐用的手持式电缆与天线分析仪。 S331L 取代了当前超值型 S331D,而 S331D 是使用时间最长的手持式电缆与天线分析仪系列中的一个型号。 为适应现场条件,S331L 利用最新的技术进展进行了优化,操作简单,同时具有高效扫描管理功能。 S331L 的电池可全天持续使用,这是手持电缆与天线分析仪中最耐久的电池。 配备户外可视 7” TFT 大型触摸屏显示、新型直观 GUI,以及模拟 S331D 基础测量流程的经典模式,S331L 操作非常简单,同时可显著提高用户现场的工作效率。

        S331L 适用于需要减少每个站点维修费用的承包商、安装人员和无线服务提供商。 新型 S331L Site Master 将使每一位需要进行基础电缆/天线和功率测量的人员获益。 简单的无选项配置和超值的价格,使 S331L 成为塔承包商的理想选择, 同时,通过分销商和类似的租赁公司,即可轻松获得 S331L。

        对于没有时间在附近寻找电源的承包商,S331L 一次充电后,便可维持整个工作日的使用,从而大幅提高一整天的工作效率。 Site Master S331L 不仅工作时间更长,内存也更大,因此不必担心没有足够的空间存储刚刚完成的额外测量结果。 资本支出对收益率和稳定性都有影响。 新型 S331L 是手持式电缆与天线分析仪时代最具价值的产品。 可在最低程度影响运营费用的情况下,获得更高的产出。


    S331L智能型天馈线测试仪产品特点:
    ?2 MHz 至 4 GHz 手持式电缆与天线分析仪,可抗撞击、防尘和防水
    ?使用电池可连续工作超过 8 小时
    ?标准内置 InstaCal? 模块和功率计
    ?FlexCal? 即使在频率改变的情况下也可以维持校准
    ?常见的类 S331D 经典模式和类 S331E 高级模式
    ?内置一个“帮助”功能按钮
    ?800x480 7” TFT 触摸屏显示和多个 USB 端口
    ?内部存储 >1000 份文件,配备对已存储扫描结果的快速预览功能
    ?行业标准 *.dat 格式兼容线扫工具(LST)和 HHST

    S331L智能型天馈线测试仪标准测量包括:
    ?回波损耗
    ?VSWR
    ?电缆损耗
    ?故障点定位回波损耗
    ?故障点定位 VSWR
    ?射频功率(50 MHz 到 4 GHz)

    S331L智能型天馈线测试仪技术参数:
    频率范围 2 MHz 到 4 GHz
    频率精度 ≤ ± 5 ppm @ 25 °C
    频率分辨率:1 kHz
    输出功率 +3 dBm, 典型值
    干扰免疫:
    同信道 +17 dBm 在校准扫描频率范围外
    同频点 +13 dBm 在校准扫描频率范围内
    测试速度
    回波损耗 ≤ 1.50 ms/数据点, 射频抗干扰置于低, 典型值
    故障点定位 ≤ 1.75 ms/数据点, 射频抗干扰置于低, 典型值
    回波损耗
    测试范围 0 ~ 60 dB
    分辨率 0.01 dB
    驻波比
    测试范围 1 ~ 65
    分辨率 0.01
    电缆损耗
    测试范围 0 ~ 30 dB
    分辨率 0.01 dB
    故障点定位
    距离回波损耗测试范围 0 ~ 60 dB
    距离驻波比测试范围 1 ~ 65
    距离分辨率 (米) :(1.5 x 108 x Vp)/ΔF (Vp = 传播速率, ΔF 为 F2 – F1 以 Hz 单位)
    测量距离范围 (米): 0 ~ (数据点 – 1) x 距离分辨率, 最大 1500 米 (4921 英尺)
    测试精度@ 23±3°C
    校准方向性 ≥ 38 dB, InstaCal? 校准
               ≥ 42 dB, OSL 校准 (OSLN50-1, OSLNF50-1)

    功率计
    频率范围:50 MHz 到 4 GHz
    显示范围:–100 dBm 到 +100 dBm
    测试范围:–33 dBm 到 +20 dBm
    偏置范围 最大 ± 100 dB, 用户可以设定值
    最大功率:+27 dBm, ± 45 VDC (损坏电平)
    接口 N(m) 型, 50 Ω
    精度 ± 0.7 dB (0 dBm, 1 GHz CW, @23±3 °C,)
    频率响应和线性度 增加 ± 0.8 dB (± 0.5 dB 典型值)
    温度影响 增加 ± 0.02 dB 每 1 °C 变化 (典型值)


    S331L智能型天馈线测试仪显示参数:
    类型 TFT 触摸屏
    大小 7.0" 日光可视彩色 LCD
    分辨率 800 x 480

    S331L智能型天馈线测试仪电池参数:
    类型 锂离子电池
    电池续航 > 8.0 小时 (70%亮度设置, 连续使用),典型值10小时

    高效的扫描管理

    ·         内部存储 >1000 文件 ,可以扫描结果、设置、屏幕截图

    ·         快速预览存储的扫描

    ·         线缆扫描工具(LST) 软件 ,可以编辑扫描, 命名, 打包和生成PDF 或 HTML 报告

    ·         标准的*.dat 扫描文件格式

    ·         兼容HHST软件,被操作人员广泛接受

    ·         SweepMasters DIRECT ,提供在线的测试结果传输服务

    S331L和S331D性能对比

    项目

    S331L

    S331D

    频率范围

    2 MHz ~ 4 GHz

    25 MHz ~ 4 GHz

    天馈线测量项目

    回波损耗,电缆损耗,驻波比,故障定位(驻波比),故障定位(回波损耗)

    回波损耗,电缆损耗,驻波比,故障定位(驻波比),故障定位(回波损耗)

    功率测量

    标准配置

    选件

    测量速度

    1.5ms/点

    2.5 ms/点

    端口抗干扰

    +17 dBm (同信道)

    +13 dBm (同频点)

    +17 dBm (同信道)

    -5 dBm (同频点)

    测量点数选择

    130, 259, 517, 1033

    130, 259, 517

    测量曲线处理功能

    项目

    S331L

    S331D

    重量

    2 kg

    2.28 kg

    尺寸

    25x17.7x6.1 cm

    25.4x17.8x6.1 cm

    触摸屏和自定义快捷方式

    内存容量

    2000 条曲线或仪表设定

    300条曲线 / 10仪表设定

    USB存储支持

    数据传输接口

    USB 2.0、LAN

    RS232

    显示屏幕

    7“高亮度

    6.4"

    电池供电时间

    8小时

    2小时

    暖机时间

    < 5分钟

    < 5分钟

    内置校准支持
