BSMJ自愈式并联电容器接线力图_电力电容器型号规格
  • BSMJ自愈式并联电容器接线力图_电力电容器型号规格
  • BSMJ自愈式并联电容器接线力图_电力电容器型号规格

    产品报价: 260
    品  牌:晨格电力
    产品型号:BSMJ
    适用范围:高教 职教 基教
    所在地区:上海 奉贤区
    (联系我时,请说明是在教育装备采购网上看到的,谢谢!)
    详细说明

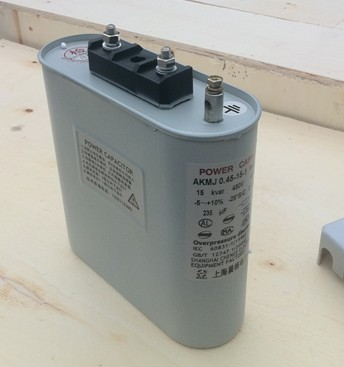

    BSMJ自愈式并联电容器接线力图_电力电容器型号规格

    BSMJ自愈式并联电容器接线力图_电力电容器型号规格

    本厂生产电压等级:0.23、0.25、0.28、0.3、0.4、0.415、0.44、0.46、0.45、0.48、0.5、0.525、0.6、0.69、0.75、0.95、1.2KV

    名 称
    低压自愈式并联电容器

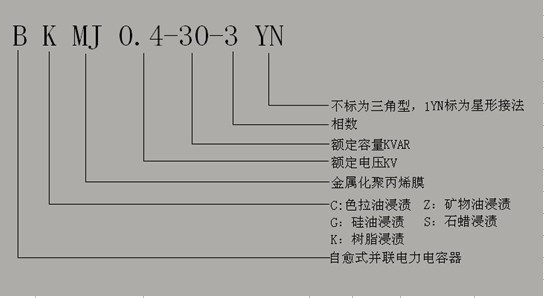

    型号
    BCMJ BSMJ BKMJ BZMJ
    适用环境:
    A.温度:最低-25℃,最高+50℃(特殊设计最低-40℃,最高+60℃)。
    B.海拔高度: 不超过2000米。(特殊设计不超过3000米)
    C.相对湿度:不大于95%
    常规参数:
    A.介质损失:不大于0.001损耗:介质采用聚丙烯薄膜:损耗小于0.5W、KV.A
    B.容差:标称容量的:0%-+10%,相间不平衡不大于1.05%
    C.试验电压:极间2.15U1+1.5UH 5秒;极壳间3600伏,2秒。
    D.放电:断电后,1分钟/3分钟内使放电至50伏以下
    E.密封性能:80±2℃ 3h 无渗漏
    F.安全性能:100%电容器切断保护。国标:GB12747-2004, 满足IEC60831-2标准的破坏试验要求。满足UL810标准的10000AFC要求
    运行参数:
    A.过负荷:允许过电压:1.10Un; 允许过电流:不大于1.3In 额定电流连续运行,(特殊设计可满足1.6-2.5In)
    B.产品可靠性:在额定电压及标称类别温度下运行60000/5000小时,产品失效小于6%/0.5%(1ppm元件小时)。满足美国电气工业协会EIA-456-A标准。
    产品规格表
    BSMJ 、BZMJ、BCMJ、BKMJ、BGMJ 400V ,ac ,50Hz系列,三相自愈式并联电容器,额定电压400V,三角形接线
    生产电压等级
    230V、250V、280V、300V、400V、415V、440V、450V、480V、525V、690V、750V、950V、1200V
    产品型号
    BCMJ
    BSMJ
    BKMJ
    额定电压
    KV
    额定容量
    Kvar
    总电容量
    uF
    额定电流
    A
    外形尺寸
    长*宽*高
    L*W*H
    (mm)
    安装尺寸
    L*W(mm)
    400V ,AC ,50Hz系列,三相自愈式并联电容器,三角形接线
    0.4-10-3
    0.4
    10
    198
    14.4
    170*57*180
    185*40
    0.4-15-3
    0.4
    15
    298
    21.7
    170*57*180
    185*40
    0.4-20-3
    0.4
    20
    398
    28.9
    170*57*240
    185*40
    0.4-25-3
    0.4
    25
    498
    36
    170*85*210
    200*60
    0.4-30-3
    0.4
    30
    597
    43.3
    170*85*250
    200*60
    0.4-40-3
    0.4
    40
    796
    57.6
    240*120*200
    280*70
    0.4-50-3
    0.4
    50
    995
    72
    240*120*260
    280*70
    0.4-60-3
    0.4
    60
    1194
    86.4
    240*120*300
    280*70
    0.4-80-3
    0.4
    80
    1592
    100.8
    240*120*300
    280*70
    0.4-90-3
    0.4
    90
    1790
    129.6
    300*120*310
    280*70
    0.4-100-3
    0.4
    100
    1989
    144
    300*120*330
    280*70
    450V ,AC ,50Hz系列,三相自愈式并联电容器,三角形接线
    0.45-10-3
    0.45
    10
    157.3
    12.8
    170*57*180
    185*40
    0.45-15-3
    0.45
    15
    236
    19.2
    170*57*180
    185*40
    0.45-20-3
    0.45
    20
    314.6
    25.7
    170*57*240
    185*40
    0.45-30-3
    0.45
    30
    471.6
    38.5
    170*85*210
    200*60
    0.45-40-3
    0.45
    40
    628.8
    51.3
    170*85*250
    200*60
    0.45-50-3
    0.45
    50
    786
    64.2
    240*120*200
    280*70
    0.45-60-3
    0.45
    60
    943.1
    77
    240*120*260
    280*70
    0.45-80-3
    0.45
    80
    1258
    102.6
    240*120*300
    280*70
    0.45-90-3
    0.45
    90
    1415
    115.5
    240*120*300
    280*70
    0.45-100-3
    0.45
    100
    1572
    128.3
    300*120*310
    280*70
    480V ,AC ,50Hz系列,三相自愈式并联电容器,三角形接线
    0.48-10-3
    0.48
    10
    138.2
    12.02
    170*57*180
    185*40
    0.48-15-3
    0.48
    15
    207.3
    18.04
    170*57*210
    185*40
    0.48-20-3
    0.48
    20
    276.5
    24.05
    170*57*240
    185*40
    0.48-30-3
    0.48
    30
    414.7
    36.08
    170*85*250
    200*60
    0.48-40-3
    0.48
    40
    552.9
    48.11
    240*120*200
    280*70
    0.48-50-3
    0.48
    50
    691.1
    60.14
    240*120*260
    280*70
    0.48-60-3
    0.48
    60
    829.4
    72.17
    240*120*300
    280*70
    0.48-80-3
    0.48
    80
    1105.8
    96.22
    240*120*300
    280*70
    0.48-90-3
    0.48
    90
    1244
    108.25
    300*120*310
    280*70
    0.48-100-3
    0.48
    100
    1382.3
    120.28
    300*120*330
    280*70
    525V ,AC ,50Hz系列,三相自愈式并联电容器,三角形接线
    0.525-10-3
    0.525
    10
    115.5
    11
    170*57*180
    185*40
    0.525-15-3
    0.525
    15
    173.3
    16.5
    170*57*210
    185*40
    0.525-20-3
    0.525
    20
    231.1
    22
    170*57*240
    185*40
    0.525-30-3
    0.525
    30
    346.5
    33
    170*85*250
    200*60
    0.525-40-3
    0.525
    40
    426
    44
    240*120*200
    280*70
    0.525-50-3
    0.525
    50
    577.4
    55
    240*120*260
    280*70
    0.525-60-3
    0.525
    60
    693
    66
    240*120*300
    280*70
    0.525-80-3
    0.525
    80
    923.9
    88
    240*120*300
    280*70
    0.525-90-3
    0.525
    90
    1039
    99
    300*120*310
    280*70
    0.525-100-3
    0.525
    100
    1155
    110
    300*120*330
    280*70
    690V ,AC ,50Hz系列,三相自愈式并联电容器,三角形接线
    0.69-10-3
    0.69
    10
    66.9
    8.3
    170*57*180
    185*40
    0.69-12-3
    0.69
    12
    80.3
    10
    170*57*180
    185*40
    0.69-15-3
    0.69
    15
    100.3
    12.5
    170*57*210
    185*40
    0.69-20-3
    0.69
    20
    133.8
    16.7
    170*57*240
    185*40
    0.69-25-3
    0.69
    25
    167.2
    20.8
    170*85*210
    200*60
    0.69-30-3
    0.69
    30
    200.7
    25
    170*85*250
    200*60
    0.69-35-3
    0.69
    35
    234.2
    29.1
    170*85*280
    200*60
    0.69-40-3
    0.69
    40
    267.3
    33.3
    240*120*200
    280*70
    0.69-50-3
    0.69
    50
    334.5
    41.7
    240*120*260
    280*70
    0.69-60-3
    0.69
    60
    401.4
    50.2
    240*120*300
    280*70
    0.69-65-3
    0.69
    65
    434.9
    54
    240*120*300
    280*70
    分相补偿并联电容器(出线两个端子)
    0.25-3-1
    0.25
    3
    153
    12.0
    170*57*130
    185*40
    0.25-5-1
    0.25
    5
    245
    20.0
    170*57*180
    185*40
    0.25-7.5-1
    0.25
    7.5
    382
    30.0
    170*57*210
    185*40
    0.25-10-1
    0.25
    10
    509
    40.0
    170*57*210
    185*40
    0.25-15-1
    0.25
    15
    764
    60.0
    170*85*250
    200*60
    0.25-20-1
    0.25
    20
    1019
    80.0
    240*120*200
    280*70
    0.25-25-1
    0.25
    25
    1273
    100.0
    240*120*260
    280*70
    0.25-30-1
    0.25
    30
    1528
    120.0
    240*120*260
    280*70
    0.25-35-1
    0.25
    35
    1783
    140.0
    240*120*260
    280*70
    0.25-40-1
    0.25
    40
    2037
    160.0
    240*120*260
    280*70
    分相补偿并联电容器(出线四个端子)
    0.25-3-1YN
    0.25
    3
    153
    12.0
    170*57*130
    185*40
    0.25-5-1YN
    0.25
    5
    245
    20.0
    170*57*180
    185*40
    0.25-7.5-1YN
    0.25
    7.5
    382
    30.0
    170*57*210
    185*40
    0.25-10-1YN
    0.25
    10
    509
    40.0
    170*57*210
    185*40
    0.25-15-1YN
    0.25
    15
    764
    60.0
    170*85*250
    200*60
    0.25-20-1YN
    0.25
    20
    1019
    80.0
    240*120*200
    280*70
    0.25-25-1YN
    0.25
    25
    1273
    100.0
    240*120*260
    280*70
    0.25-30-1YN
    0.25
    30
    1528
    120.0
    240*120*260
    280*70
    0.25-35-1YN
    0.25
    35
    1783
    140.0
    240*120*260
    280*70
    0.25-40-1YN
    0.25
    40
    2037
    160.0
    240*120*260
    280*70

    BSMJ自愈式并联电容器接线力图_电力电容器型号规格BSMJ自愈式并联电容器接线力图_电力电容器型号规格BSMJ自愈式并联电容器接线力图_电力电容器型号规格

    BSMJ自愈式并联电容器接线力图_电力电容器型号规格

    滤波电容器

    BSMJ自愈式并联电容器接线力图_电力电容器型号规格BSMJ自愈式并联电容器接线力图_电力电容器型号规格

    滤波电容器

    滤波电容器用在,系统滤除特定次数的谐波源,前面配有滤波电抗器,做LC滤波回路,滤波电容器的选择根据谐波含量情况选取容值,根据系统电压选取电容额定电压,

    订货滤波电容器需要提供

    额定电压,额定容值,相数

    BSMJ自愈式并联电容器接线力图_电力电容器型号规格
