无功补偿控制器说明书/接线图/原理/价格/型号JKW-12/16/18/24路
  • 无功补偿控制器说明书/接线图/原理/价格/型号JKW-12/16/18/24路
  • 无功补偿控制器说明书/接线图/原理/价格/型号JKW-12/16/18/24路

    产品报价: 600
    品  牌:晨格电力
    产品型号:CGDL-JKW-12
    适用范围:高教 职教 基教
    所在地区:上海 奉贤区
    (联系我时,请说明是在教育装备采购网上看到的,谢谢!)
    详细说明
    无功补偿控制器说明书/接线图/原理/价格/型号JKW-12/16/18/24路
    CGDL-12型自动控制器(适用可控硅投切控制)
    概述
    CGDL-12型控制器是针对电网冲击性负载所产生的冲击性无功功率的专用无功功率补偿控制器.它与快速的无触点开关配合,可对快速变化的负载做出快速的响应,将系统的功率因数实时稳定在用户指定的范围内.可稳定受电端及电网的电压,提高供电质量、改善系统的稳定性,提高输电能力、降低电网的功率损耗,提高变压器的输出功率及运行经济效益.
    功能特点:
    1、响应速度快,从无功变化时刻起到输出一步到位的补偿控制信号所用时间最长11mS.
    2、使用快速傅里叶分解算法,只提取基波无功功率,功率因数作为投切控制的物理量,所以它对谐波不敏感.
    3、提供12种电容器容量编码方法,最大程度的适应现场快速变化的无功功率.
    4、提供PT、CT、计量模式控制参数,用户只要通过修改这些参数就可适应单相、3相3线、3相4线和不同电压等级不同电流等级的电网系 统,适应能力强.
    5、提供电容器容量监测功能,可使补偿装置不在故障状态下运行,可避免故障扩大化.
    6、所有控制参数都有密码保护,只有知晓密码者才能修改这些参数.
    7、提供谐波保护、欠压过压保护功能.
    8、提供远程通讯功能,用户利用此功能可实现远程修改控制参数,远程控制电容器的投切和远程监控并将异常事件发送到用户指定的邮 箱或手机等功能.
    9、提供手动投切电力电容器组的功能,方便安装调试.
    10、提供人性化的操作界面,操作直观简单.
    技术参数:
    适用系统:3相4线;3相3线;单相系统
    电源电压:AC 220V -15%->+20%
    使用频率:45-65Hz
    信号电流:0-5A AC
    输入电压信号:AC 100V 注:利用电压互感器可适用更高等级电压
    内置虚拟电压互感器1:220/100 注:对于220V的电压信号可直接输入
    内置虚拟电压互感器2:380/100 注:对于380V的电压信号可直接输入
    输入电流阻抗:<0.05欧姆
    输入电压阻抗:100V 390K欧姆
    输入电压阻抗:220V-380V 780K欧姆
    控制方式:有源开关信号-12VDC/10mA/路
    最快响应速度:11mS(50Hz)
    控制回路:1-12路
    工作温度范围:-20℃-+70℃
    通讯口:RS485
    通讯协议:MODBUS RTU
    显示方式:4位红色数码管
    安装方式:嵌入式安装,附件固定
    外观尺寸:140mm*138.5mm*138.5mm(长*宽*高)
    开孔尺寸:140mm*140mm(注:实物尺寸为138.5mm*138.5mm)
    附带通讯功能开孔尺寸:139*139mm
    选型表格
    型 号
    控制 路数
    开孔 尺寸
    备 注
    CGDL-JKW-8
    8
    113*113
    数码管显示
    CGDL-JKW-12S
    12
    113*113
    数码管显示
    CGDL-JKW-16
    16
    113*113
    数码管显示
    CGDL-JKW-18
    18
    138*138
    带通信
    CGDL-12
    12
    113*113
    液晶显示*带通讯
    CGDL-16S
    16
    113*113
    液晶显示

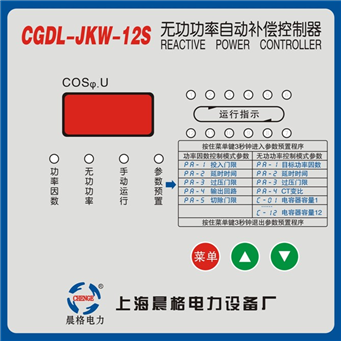

    低压CGDL-JKW-12S 控制12路(接触器方式)
    无功补偿控制器说明书/接线图/原理/价格/型号JKW-12/16/18/24路
    无功补偿控制器说明书/接线图/原理/价格/型号JKW-12/16/18/24路

    可向本公司索取(控制24路.18路.16路.12路)详细使用说明书

    下载版-控制器说明书

    18路控制器-混合补偿

    18路-动态共补型-控制器

    18路-共补型-静态-控制器-说明书

    16路-混合补偿-动态型-控制器说明书

    12路-液晶显示-共补型-动态、静态-控制器说明书

    无功补偿控制器说明书/接线图/原理/价格/型号JKW-12/16/18/24路

    无功补偿控制器说明书/接线图/原理/价格/型号JKW-12/16/18/24路
