频率转速表
  • 频率转速表
  • 频率转速表

    产品报价: 160
    品  牌:三友
    产品型号:FA8-5NNNB
    适用范围:高教 职教 基教
    所在地区:广东 中山
    (联系我时,请说明是在教育装备采购网上看到的,谢谢!)
    详细说明

    频率转速表

    FA系列频率、转速、线速表
    1.特点
    ◎拨码式按键设定,适用于测量各种转速、频率、线速度
    ◎任意比例系数设定,分辨率高
    ◎输出、输入光电隔离,抗干扰能力强
    ◎双段设定控制输出
    2.型号说明
    频率转速表
    外供电源:N:无 A:12V B:24V
    AL2:N:无 R:RELAY S:SSR/LOGIC T:SCR
    AL1:N:无 R:RELAY S:SSR/LOGIC T:SCR
    功能选择:N:按键设定 K:拨码设定
    显示位数:4:4位显示 5:5位显示 6:6位显示
    供电电源:缺省:AC 220V/100V AC 50/60HZ E:24V±10%DC
    外型尺寸 4:48H×48W 7:72H×72W 8:48H×96W
    FA系列频率、转速、线速表
    3.技术参数
    电源   AC 220V/100V±15% 50HZ/60HZ 功耗:≤5VA
    显示方式   14.2mm 7段LED显示
    显示范围   0.1~9999、0.1~99999(依显示位变化)
    输入频率范围   0.1HZ~9KHZ
    测量误差   0.1%±2Dight
    输入信号   脉冲、方波 5V ≤H≤30V 0≤L≤2V ,上升沿触发
    输入阻抗   ≥10KΩ
    辅助电源   DC 12V±5% 50mA max
    绝缘电阻   ≥100MΩ (DC 500V 接线端子和外壳之间)
    耐压强度   AC1500V 50HZ/60HZ 1min
    工作环境   0~50℃ ≤85%RH

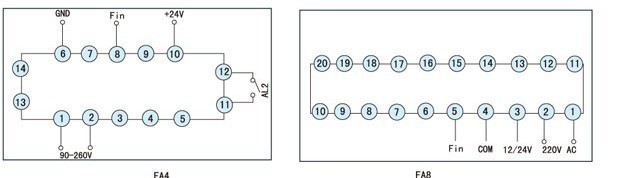

    4.端子连接(接线如有变动,接出厂仪表标识接线)
    频率转速表
    注:接线如有变动,按出厂仪表表示接线.

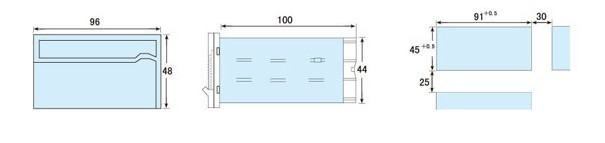

    5.安装尺寸
    频率转速表
    型号

    A

    B

    L

    C

    D

    FA4

    48

    48

    80

    45+0.5

    45+0.5

    FA7 72 72 100 67.5+0.5 67.5+0.5

    FA8

    96

    48

    100

    91+0.5

    45+0.5

    6.应用举例

    例如:滚动轴带动皮带移动的设备中,滚轴周长C=0.5m,用编码器作传感器.
      旋转编码器每转输出10个脉冲.
    1.要求仪表显示输出的频率,即P值为1,要求仪表显示出滚轴的频率,即P值设定为0.1(1×10)
    2.要求将仪表显示滚轴的转速.
      首先将仪表按表壳上的接线图接好电源线,信号线等,
      然后通上电源,进入菜单1、P值设:系数=1×每圈的脉冲数=1×10=0.1,
      因当前值(转速)测量值×系数×60=测量值×P,P=0.1×60=6,
      再跟实际使用相应调整其它各项参数使仪表就可以直观显示滚轴的转速(即P=×每圈脉冲数×60)
      再跟实际使用相应调整其它各项参数使仪表就可以直观显示滚轴的转速(即P=×每圈脉冲数×60)
    3.要求仪表直观显示皮带移动的速度(即每分钟移动多少米,单位米/分)
     首先按仪表壳上的连接图接好电源线、信号线等,通上电源,
     然后进入菜单1、P值设定,系数=滚轴周长×每圈的脉冲数=0.5×10=0.05,
     因为当前值(即线速度)=测量值×系数×60=测量值×P,P=0.05×60=3,
     再跟实际使用相应调整其它各项参数,仪表就可以直观显示出皮带移动的速度(即每分钟移动多少米)(即 P=滚轴周长×每圈脉冲数×60)

    7.注意事项
    1.仪表尽量避开干扰源,若信号线过长,最好用屏蔽线,避免将信号线与电源线一起铺设.
    2.仪表避免在有腐蚀性、易燃物质、灰尘大、振动强的环境里工作.
    3.存放温度-10~+60℃,长期保存应避免直射光线.
    4.防止震动或冲击.
