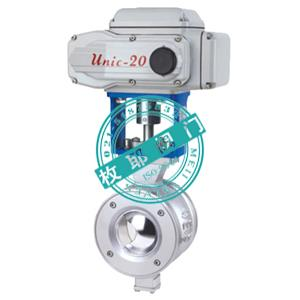

电动V型球阀ZDRV
  • 电动V型球阀ZDRV
  • 电动V型球阀ZDRV

    产品报价: 1520
    品  牌:上海枚耶阀门
    产品型号:ZDRV
    适用范围:高教 职教 基教
    所在地区:上海 松江区
    (联系我时,请说明是在教育装备采购网上看到的,谢谢!)
    详细说明

      名 称:电动V型球阀

      型 号:ZDRV

      口 径:25-300

      压 力:1.0-6.4Mpa

      材 质:铸钢、不锈钢

      厂 家:上海枚耶阀门有限公司

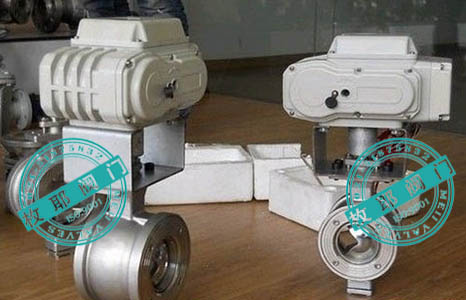

      实 拍:



    电动V型球阀ZDRV

      ZDRV电动V型球阀部件材质:

      公称通径mm DN15-DN300

      材料代号 C P R

      主要零件 阀体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni 12Mo2Ti

      球体 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi

      阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi

      密封圈 增强聚四氟乙烯 对位聚苯

      填料 聚四氟乙烯 柔性石墨

      适用 工况 适用介质 蒸汽、水、油品 醋酸类

      适用温度 -28℃ - 300℃

      ZDRV电动V型球阀技术参数:

      公称通径DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400

      额定流量系数Cv 32 43 78 90 160 250 360 610 1120 1850 2950 3700 7195 11466

      公称压力Mpa 1.6、2.5、4.0、6.4

      强度试验Mpa 2.4~9.6

      密封试验Mpa 1.76~7.0

      流量特性 近似等百分比、直线特性

      阀板转角 0°~90°(可调)

      允许泄漏量等级 软密封:零泄漏;硬密封:额定≤Cv×0.001% 软密封:VI微气泡级;硬密封:额定≤Cv×0.065%

      动作时间(S/90°) 8.5~30 36~60

      可调节比 250:1 300:1

      基本误差 全行程的≤±2%

      回差 全行程的≤±2%

      死区 全行程的≤±0.8%

      输入信号 4~20mA DC

      输出信号 4~20mA DC

      电源电压 AC220/380V,50/60Hz

      输出力矩 50N·M~10000N·M

      动作范围 0~90° 0~360°

      动作时间 15秒/30秒/60秒

      保护装置 过热保护

      环境温度 -30°~60°

      手动操作 同附带手柄操作

      限位 电气、机械二重限位

      防护等级 相当于IP-65

      防爆等级 ExdII BT4;特殊要求可定制ExdII BT6

      位置测量 可选装开关或电位计

      驱动电机 8W/E

      进线接口 PE1/2〞进线线锁

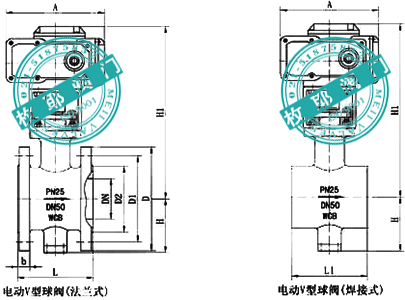

      ZDRV电动V型球阀外形尺寸:



    电动V型球阀ZDRV

      公称通径 DN 25 32 40 50 65 80 100 125 150 200 250 300

      L 102 102 114 124 143 165 194 213 229 243 297 338

      L1 62 62 62 75 80 100 115 130 160 200 240 334

      H 60 60 65 95 105 120 140 155 165 205 240 270

      H1 277 285 305 364 379 389 402 426 453 473 540 590

      A 157 208 208 208 256 256 256 256 256 256 380 380



    电动V型球阀ZDRV
