电动对夹式球阀Q971F
  • 电动对夹式球阀Q971F
  • 电动对夹式球阀Q971F

    产品报价: 1070
    品  牌:上海枚耶阀门
    产品型号:Q971F
    适用范围:高教 职教 基教
    所在地区:上海 松江区
    (联系我时,请说明是在教育装备采购网上看到的,谢谢!)
    详细说明

      名 称:电动对夹式球阀

      型 号:Q971F

      口 径:15-200

      压 力:1.0-6.4Mpa

      材 质:铸钢、不锈钢

      厂 家:上海枚耶阀门有限公司

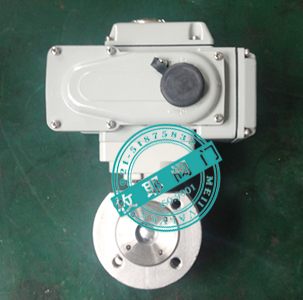

      实 拍:



    电动对夹式球阀Q971F

      Q971F电动对夹式球阀部件材质:

      零件名称 材料属性

      阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)

      球体 2Cr13+氮化处理 304 316 316L

      阀杆 2Cr13 304 316 316L

      阀座密封圈 PTFE、碳素纤维+PTFE、对位聚苯

      填料 V型PTFE、柔性石墨

      Q971F电动对夹式球阀技术参数:

      公称通径 DN10~150mm

      公称压力 PN1.6 2.5 4.0 6.4 31.5MPa(定制)

      泄漏量 软密封:零泄漏 硬密封:≤额定流量的10-5

      执行机构 可另配PSQ、HQ、UNIC、361RS等系列电子式电动执行机构

      流量特性 快开特性

      可调范围 DN10-80 DN100-150

      250:1 350:1

      阀体形式 整体式锻造、整体式铸造

      连接形式 超薄法兰式、对夹式

      阀芯形式 "O"型球形阀芯

      密封填料 V型聚四氟乙烯填料、柔性石墨填料等

      基本误差 ±1%

      死区 ≤1%

      回差 ≤1%

      适用温度 密封面

      PTFE≤180℃、PPL≤300℃、硬密封≤450℃

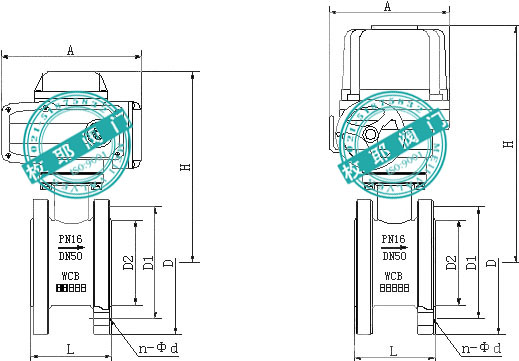

      Q971F电动对夹式球阀外形尺寸:



    电动对夹式球阀Q971F

      公称通径DN(mm) L D D1 D2 n-Φd H(配CH) H(配HQ) A(配CH) A(配HQ)

      15 35 95 65 45 4-M12 291 350 155.2 150

      20 38 105 75 55 4-M12 296 360 155.2 150

      25 42 115 85 65 4-M12 301 365 155.2 150

      32 50 135 100 78 4-M16 311 380 195 180

      40 60 145 110 85 4-M16 318 400 195 180

      50 70 160 125 100 4-M16 326 420 234 200

      65 95 180 145 120 4-M16 336 430 234 200

      80 118 195 160 135 8-M16 363 470 271 220

      100 140 215 180 155 8-M16 383 480 325 230

    电动对夹式球阀Q971F
