电动法兰三通球阀Q945F
  • 电动法兰三通球阀Q945F
  • 电动法兰三通球阀Q945F

    产品报价: 970
    品  牌:上海枚耶阀门
    产品型号:Q945F
    适用范围:高教 职教 基教
    所在地区:上海 松江区
    (联系我时,请说明是在教育装备采购网上看到的,谢谢!)
    详细说明

      名 称:电动法兰三通球阀

      型 号:Q94(4)5F

      口 径:15-300

      压 力:1.0-6.4Mpa

      材 质:铸钢、不锈钢

      厂 家:上海枚耶阀门有限公司

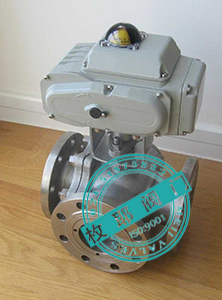

      实 拍:



    电动法兰三通球阀Q945F

      Q94(4)5F电动法兰三通球阀部件材质:

      零件名称 材料属性

      阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)

      球体 2Cr13+氮化处理 304 316 316L

      阀杆 2Cr13 304 316 316L

      密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨

      适用介质 水、气体、蒸汽、油品 硝酸等腐蚀性介质 醋酸等腐蚀介质 尿素等腐蚀性介质

      Q94(4)5F电动法兰三通球阀技术参数:

      公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200

      允许压差(MPa) ≤公称压力

      动作范围 0~90°

      阀体形式 二段分体式铸造阀体

      阀盖形式 整体式

      压盖型式 螺栓压紧式

      密封填料 聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

      连接方式 法兰式、螺纹式(适用于1/2"~2")

      阀芯形式 三通球型阀芯

      流量特性 近似快开特性

      泄露量Q 软密封:零泄露;金属密封:按GB/T4213-92,小于额定KV0.01%

      基本误差 ±1%

      回差 ±1%

      死区 ≤1%

      配置执行器型号 CHR、3810R、DZW、HQ、PSQ电动执行机构

      控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)

      Q94(4)5F电动法兰三通球阀外形尺寸:



    电动法兰三通球阀Q945F

      公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200

      L 150 150 180 200 220 240 260 280 320 380 440 550

      L1 75 75 90 100 110 120 130 140 160 190 220 275

      H 配CH 275 280 287 312 312 325 335 365 400 420 440 470

      配HQ 360 370 380 392 392 415 425 445 490 510 530 560

      W 157 157 157 157 208 208 256 256 256 256 256 256

    电动法兰三通球阀Q945F
