电动三偏心蝶阀D943H
  • 电动三偏心蝶阀D943H
  • 电动三偏心蝶阀D943H

    产品报价: 1050
    品  牌:上海枚耶阀门
    产品型号:D943H
    适用范围:高教 职教 基教
    所在地区:上海 松江区
    (联系我时,请说明是在教育装备采购网上看到的,谢谢!)
    详细说明

      名 称:电动三偏心蝶阀

      型 号:D943H

      口 径:50-1200

      压 力:1.0-6.4Mpa

      材 质:铸钢、不锈钢

      厂 家:上海枚耶阀门有限公司

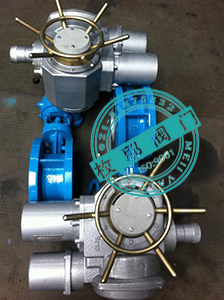

      实 拍:



    电动三偏心蝶阀D943H

      D943H电动三偏心蝶阀部件材质:

      零件名称 材料

      阀体 铸铁、不锈钢、铬钼钢、合金钢

      蝶板 铸钢、合金钢、不锈钢、铬钼钢

      密封圈 不锈钢与耐高温石棉板组合成多层次

      阀杆 2Cr13、1Cr13不锈钢、铬钼钢

      填料 O型圈、柔性石墨

      D943H电动三偏心蝶阀技术参数:

      公称通径DN(mm) 50~1200

      公称压力 PN1.0、1.6、2.5MPa

      连接形式 法兰式、对夹式

      密封形式 三偏心金属硬密封

      流量特性 近似快开型

      动作范围 0~90°

      泄露量 按GB/T4213-92,为Kv值的10-4

      基本误差 ±2.5%

      回差 ±2.5%

      死区 1% (可调)

      可调范围 50:1

      配置执行机构 可配PSQ、HQ、UNIC、361RS、HR等系列角行程电动执行机构

      控制方式 开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)

      D943H电动三偏心蝶阀外形尺寸:



    电动三偏心蝶阀D943H

      公称通经(DN) 主要尺寸 法兰尺寸

      L H H1 1.6MPa 2.5MPa

      D D1 n-Фd D D1 n-Фd

      50 108 112 530 165 125 4-18 165 125 4-18

      65 112 115 530 185 145 4-18 185 145 8-18

      80 114 120 565 200 160 8-18 200 160 8-18

      100 127 138 600 220 180 8-18 235 190 8-22

      125 140 164 640 250 210 8-18 270 220 8-26

      150 140 175 705 285 240 8-22 300 250 8-26

      200 152 200 775 340 295 12-22 360 310 12-26

    电动三偏心蝶阀D943H
