一、测试屏蔽对绞线线对电气性能
如图 1-1，屏蔽布线配线子系统与非屏蔽布线相同，区别在于各环节均有屏蔽层。
根据《综合布线系统工程验收规范 GB 50311-2007》要求，使用线缆认证测试仪可方便地对配线子系统的线对电气性能进行自动测试，这些测试项目包括：
连接图（WIREMAP），含屏蔽层的连通测试；
长度（LENGTH）；
插入损耗（INSERT LOSS）；
近端串音（NEXT）；
近端串音功率和（PS NEXT）；
近端衰减串音比（ACR-N）；
近端衰减串音比功率和（PS ACR-N）；
远端衰减串音比（ACR-F）
远端衰减串音比功率和（PS ACR-F）
回波损耗（RETURN LOSS）；
传播时延（DELAY）；
传播时延偏差（DELAY SKEW）；
直流环路电阻（DC LOOP RESISTANCE）。
在上述性能参数中，除接线图中增加了屏蔽层连通测试外，其它都与同类型的非屏蔽布线相同的。在仪表中选择屏蔽线测试标准和连接模型后测试，即可得到相应结果，接线图报告中会自动包含屏蔽层通断结果。
另外，《信息技术用户建筑群的通用布缆（ISO/IEC 11801-2002）》和《用户建筑物通用布线标准（TIA-568-C-2009）》都对屏蔽的布线系统非平衡衰减、传输阻抗、耦合衰减及屏蔽衰减等指标有详细规定，但这些指标均属于实验室测试项目，无法在工程现场实测获得。《GB 50312-2007》“条文说明 3.0.7”指出：“目前尚无有效的现场检测手段对屏蔽效果的其他技术参数(如耦合衰减值等)进行测试，应根据相关标准或生产厂家提供的技术参数进行对比验收。” 还应注意，受工程现场条件限制，测试线对指标时线缆屏蔽层是不接地的（没有干扰信号泄放通路）。在这中情况下，如果线对指标现场测试合格，就意味着：屏蔽接地后，线缆实际传输效果将比测试时更好。
二、屏蔽层连通性测试的局限性与改进方法
（1）信道的屏蔽层连通性测试存在漏洞
如图 1-1 所示，配线架端口屏蔽层通过机架连通，“信道”的屏蔽层连通性测试无法发现使用了 UTP 跳线或跳线屏蔽层发生开路。因此，屏蔽布线系统更强调“永久链路”连接模型的测试。工程中应选用合格的屏蔽跳线，必要时可单独对屏蔽跳线进行验证。
（2）屏蔽层连通性测试没有量化数据
接线图测试结果只有通、断、与线对短路提示，没有具体的量化数据，不能判断是否有部分开裂、部分缺损、虚接、严重变形等缺陷。当需要故障分析与定位时，可采用时域反射方法进一步测试。

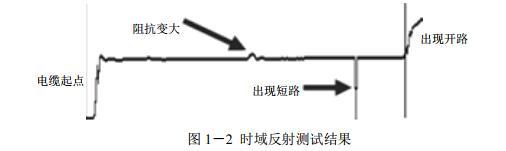

利用时域反射原理，能在一定程度上反映屏蔽层转移阻抗均匀性，准确定位屏蔽层开路、短路、阻抗异常等故障位置。将屏蔽对绞电缆全部线芯在一端短接后当作 1 根导体，屏蔽层作为另 1 根导体接入时域反射测试仪，屏蔽层完全断裂、部分破损、受外应力过大等“软故障”理论上都能在测试图线上有所反映（图1-2）。测试精度依赖于仪表精度和分辨率。
如（1）所述情况，如果配线架间跳线屏蔽层存在开路或使用了非屏蔽（UTP）跳线，对“信道”进行时域反射测试后，跳线部分将在图线中表现为“阻抗变大”的小尖峰，从而发现问题所在。
（3）连通性测试不反映屏蔽层的等电位联结情况
由于接线图中屏蔽连通性只是水平布线测试，不涉及接地系统，无法反映屏蔽层等电位联结效果，需单独对其进行验证（详见“第二章，第 4 节，检查线缆屏蔽层的等电位联结效果”）
三、测试屏蔽布线的“线外串扰(外部串扰)”
线外串扰是针对 500MHz 及更高带宽铜缆布线系统的现场测试指标。正确安装的屏蔽布线系统能有效防止线外串扰（AXT），提供足够高的线外串扰余量，因此相关标准原则规定，验收屏蔽系统不需要测试线外串扰。但由于线外串扰是惟一能在工程现场得到的涉及线缆屏蔽隔离度的电气指标，通过现场实测以下指标，可评估屏蔽布线的屏蔽效能，对故障分析有所帮助。
综合近端线外串音（PS ANEXT NE）
综合远端线外串音（PS ANEXT FE）
综合近端线外衰减串音比（PS AACR NE）
综合远端线外衰减串音比（PS AACR FE）
鉴于工程测试条件与测试方法的复杂性，建议仅在十分必要时使用此方法进行故障分析。
