    压力控制器/双触点压力控制器 型号:HAD-TLD-PC

    TLD-PC压力控制器是采用膜片式传感器,为双刀双掷压力控制器,两组微动开关的切换值可分别设定;可用于空气、气体、水、蒸汽、制冷剂、油等液体介质。控制器的设定值可调,调节范围0.01~25MPa。
    电气接线图

    双刀双掷开关作用过程:
    接线端1为公共端
    接线端1-2、1-4压力升高到超过设定压力时1-2、1-4断开;
    接线端1-3、1-5压力升高到超过设定压力时1-3、1-5接通;
    主要技术性能
    工作粘度
    <1×103m2/s
    开关原件
    微动开关
    外壳防护等级
    IP65
    环境温度
    -20+50℃
    介质温度
    0℃~+90℃
    安装位置
    压力接口垂直向下(允许倾斜15°)
    抗振性能
    40m/s2
    重复性误差
    ≤1.5%
    触点容量
    AC  220V  6A(阻性)
    规格参数
    量程
    代号
    设定值调节范围MPa
    切换差
    MPa
    最大允许压力MPa
    传感器材料
    外壳
    膜片
    波纹管
    01
    0.02~0.1
    0.01~0.015
    2
    锡青铜
    02
    0.02~0.16
    0.01~0.015
    2
    锡青铜
    03
    0.02~0.25
    0.01~0.015
    2
    锡青铜
    04
    0.02~0.4
    0.01~0.02
    2
    锡青铜
    05
    0.02~0.6
    0.01~0.02
    2
    锡青铜
    06
    0.03~1
    0.015~0.025
    2
    锡青铜
    07
    0.03~1.6
    0.002~0.06
    5
    锡青铜
    08
    0.03~2.5
    0.002~0.08
    5
    锡青铜
    09
    0.5~4
    0.5~0.4
    15
    氟橡胶
    10
    0.5~6
    0.5~0.6
    15
    氟橡胶
    11
    0.5~10
    0.3~1
    15
    氟橡胶
    12
    1~16
    0.5~2
    25
    氟橡胶
    13
    1~25
    0.5~3
    30
    氟橡胶
    调节方法
    1、设定值1对应的内侧的压力调节螺钉,调节螺钉上标有记号1;
    设定值2对应的外侧的压力调节螺钉,调节螺钉上标有记号2;
    2、逆时针旋动压力调节螺钉,使压力值上升。反之,则下降。
    控制器的选用和安装
    1.选用控制器,最好使预定的设定值位于控制器设定值调节范围的中间部分。一般为调节范围的20%~80%;
    2.控制器要安装在室外时,因给予足够的防护,以免受环境温度的剧烈变化,阳光直接辐射,腐蚀性气体或水的渗入等影响;
    3.打开前盖后,严禁用手拨动或用工具碰撞控制器中的零件以防改变性能;
    4.安装电缆时,应选择合适的电缆外径,并且电缆引入处的压紧的螺母拧紧,以免电缆松动,并防止水或灰尘的渗入;
    5.对于有压力峰值及脉冲压力的受控液体介质,可在控制器的接口上安装一个压力冲击阻尼器,以消除不利影响;
    6.通断电流不能大于额定值(当触点动作频繁时,最好不超过额定值的60%);
    7.安装(或拆卸)控制器时必须用扳手夹持传感器的平面部分,要绝对防止传感器与开关壳体发生相对转动;

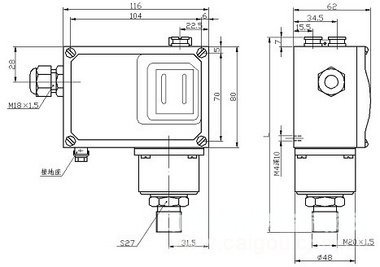

    注:(01~06)L=154.5mm;(07~08)L=162.5mm;(09~13)L=150mm
