产品概述：

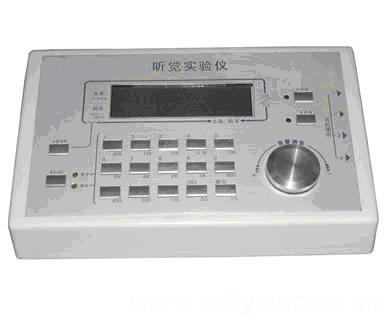

MHY-9669型听觉实验仪是本厂的HD-EP304A听觉实验仪的升型。它采用了单片机控制、保真音频放大集成电路，所以具有较的电性能标。同时，本仪器还采用了的数字显示音量调节电路、电子开关和数字式频率显示，使仪器使用更为方便直观、经久耐用。并且可同时对4名被试行测试。

听觉实验仪是在测定可听到声波频率，证实声音的响度阈限和声波频率的关系，检验响度与频率的关系，测量等响曲线等系列听觉实验的常用仪器，并帮助学生掌握实验方法。

MHY-9669听觉实验仪为听觉实验提供了个较为理想的音源。它是种能产生频率在25赫兹到20千赫兹内的所有点频的正弦波信号发生器。

参数：

频率显示： 6位液晶屏

输出音频波形： 正弦波

频率范围： 25HZ ～ 20KHZ（含25Hz，50Hz、100Hz、200Hz、400Hz、800Hz、1000Hz、2000Hz、4000Hz、8000Hz、10000Hz、12500Hz、15000Hz、18000Hz、20000Hz共15个定点频率）。

频率误差： 小于5%

波形失真度： 小于3％（1000HZ，－10DB）

频率响应： 25 ～ 20KHZ（±1DB）

声音强度显示： 液晶屏

声音强度显示范围：0 ～ 99 分贝

输出： 左右两声道，4路

输出率： 负载200 欧姆， 5毫瓦

信噪比： ≥90 分贝

耳机： 立体声耳机

耳机阻抗： 200欧姆

使用电源： 交流220±22伏

重量： 2.3KG

外形尺寸： 330×220×85 mm3

使用说明：

1.接上电源开关，插上耳机1到4付，

2.无误后，打开电源开关，仪器频率显示“40――0”，40表示初始音量为40DB，0表示初始频率为0HZ。

3.按下次左右声道按钮，打开相应的左右声道，对应的示灯点亮。根据实验内容，可同时或分别选用左右声道。

4.通过按下“数字/频率”选择按钮，以选择固定点频方式或自由输入频率方式，“数字”对应的示灯亮表示选择自由输入频率方式，如要输入3678HZ频率，则按下上方标有3，6，7，8的按钮，屏幕上会显示“3678”，若输入数字有误，可按下上方标有“删除”的按钮，逐删除，当确定输入正确后按下上方标有“确定”的按钮，此时被试可听到频率是3678HZ的音频信号。再次输入新的频率时，可按上方标有“0”到“9”的按钮重新输入新的数字，此时原输入的音频信号保持到新的频率输入毕且按下“确定”按钮后。输入频率值为25HZ—20KHZ，低于下限或于上限值，仪器会自动设置为下限或上限值。（注：每输个新的频率值按下“确定”按钮才能产生该频率的音频信号，在输入新的频率之前如果按下了其他非数字能的按钮，液晶屏上会显示为“0”，主试可再次输入新的频率）“频率”对应的示灯亮表示选择固定点频率方式，如需15千赫兹频率，则按下下方标有15KHZ的按钮，频率显示“15000”，此时被试可听到频率是15千赫兹的音频信号。（默认状态为固定点频方式）

5.主试调节音量调节旋钮，顺时针方向旋转旋钮，音量增强，逆时针旋转，音量减弱。如要显示音量变化值，按下“音量/频率”键，切换显示音量值和频率值。（在何时间，都可以按下此键，查看对应的音量和频率值）

注意事项：

1.开机前，请确认所使用的电源在交流198～242伏所规定的范围内。否则可能导致仪器受损。

2.每次打开电源开关，仪器将自动把音量设置在“40”分贝，而音频信号则设置在关的状态，显示“00”。

3.实验前，仪器好预热2分钟，使仪器各项标达到佳状态。
