 电压击穿试验仪
  • 电压击穿试验仪
  • 电压击穿试验仪
  • 电压击穿试验仪
  • 电压击穿试验仪
  • 电压击穿试验仪
  • 电压击穿试验仪

    参考价格: ¥40000.00
    品  牌:北京美华仪科技有限公司(MHY)
    产品型号:MHY-16110
    适用范围:高教
    所在地区:北京 门头沟区
    上架时间:2018年07月17日
    留言咨询
    4008190228-0525   QQ交谈
    与企业取得联系时请告知该信息获取自中国教育装备采购网
    我要分享
    详细说明

    电压击穿试验仪

    1:电压击穿试验仪,计算机控制电压击穿试验仪

     型号:MHY-16110


    一.产品的制造和检验标准
    1、GB1408.1-2006《绝缘材料电气强度试验方法》
    2、GB1408.2-2006《绝缘材料电气强度试验方法 第2部分:对应用直流电压试验的附加要求》
    3、JJG 795-2004 《耐电压测试仪检定规程》
    二.适用的试验方法标准
    1、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》
    2、GB/T3333《电缆纸工频击穿电压试验方法》
    3、GB12913-2008《电容器纸》
    4、ASTM D149《固体电绝缘材料工业电源频率下的介电击穿电压和介电强度的试验方法》
    三  应用范围
            主要适用于固体绝缘材料如电线套管、树脂和胶、浸渍纤维制品、云母及其制品、塑料、薄膜复合制品、陶瓷和玻璃等介质在工频电压或直流电压下击穿强度和耐电压时间的测试;该仪器采用计算机控制,可对试验过程中的各种数据进行快速、准确的采集、处理,并可存取、显示、打印。
    四  主要技术指标
    1 输入电压   AC220V   50Hz
    2 输出电压 AC:0~100kV; DC:0~80kV
    3 输出功率 10KVA
    4 测量范围 AC~100kV; DC~80kV
    5 测量误差 ≤ 2%
    6 升压速率 1kV/s~5kV/s
    7 耐压时间  0~6H
    8   漏电流 1~30 mA可由计算机软件自由进行设定
    9 电源 交流220V±10%的单相交流电压和50Hz±1%的频率
    10 试验环境           温度:15 ~ 30℃,相对湿度:0~85%能够稳定运行。
    11 外形尺寸 长×宽×高:1700mm×1500 mm×1600mm(参考)
    12 设备自重 200Kg(参考)
    13 接地要求 仪器需要单独接地,接地附合国家标准要求,金属棒深埋地下至少要1.5米以下
    五  结构原理及性能特点
            本设备主要由:升压系统(高压变压器)、测量系统、A/D转换器、放电系统、电极、油箱、电极定位架、计算机数据处理系统、软件等组成
    计算机--A/D转换器--测量控制系统--调压装置--升压变压器--试样
    高压变压器主要产生试样所需的直流电压,
    调压器用于调节升压变压器输入端电压以产生高压所需的输入电压,
    电压测量主要是从高压变压器测量端测量,高压变压器测量端和高压端是线性的,
    放电系统在试验做完以后自动放电,以免产生放电对人身的危害;
    六、计算机系统及软件包
            试验软件是我公司最新研发的功能强大、操作简单、显示直观的试验软件系统。
    本仪器采用计算机控制,过人机对话方式,完成对、绝缘介质的工频电压击穿,工频耐压试验。
    1、试验过程中可动态绘制出试验曲线,试验的曲线可以多种颜色叠加对比,局部放大,曲线上任意一段可进行区域放大分析;
    2、可对试验数据进行编辑修改,灵活适用;
    3、试验条件及测试结果等数据可自动存储;
    4、试验报告格式灵活可变,适用于不同用户的不同需求;
    5、可对一组试验中曲线数据的有效与否进行人为选定;
    6、试验结果数据可导入EXECL,WORD文档编辑;
    7、软件设备人员管理功能,试验人员可设置自己的试验项目和试验参数,设置自己的试验内容后别人无法进入程序;
    8、过电流保护装置有足够的灵敏度,能够保证试样击穿时在0.1S内切断电源;
    9、仪器运行的持久性: 仪器可连续运行使用,不需为保护仪器而定期停机。
    七、高压击穿设备安全说明:
    1、设备要安装单独的保护地线。接保护地线,主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。
    2、直流试验放电报警功能:在设备做完直流试验时,当开启试验门时设备会自动报警,直至使用设备上的放电装置放电后报警会自动取消.(注:因为直流试验后不放电会危险到人身安全,不能直接拿取电极,起到提醒使用人员放电以免造成人身伤害)。
    3、试验放电装置,随主机为一体化,改进了以往单独配备一根放电杆的功能。
    4、该试验设备的电路设有多项保护措施,主要有:过流保护、失压保护、漏电保护、短路保护、直流试验放电报警等。
    5、九级安全防护措施:
    ①超压保护
    ②试验过流保护
    ③调压器复位开关
    ④试验箱门安全开关
    ⑤自动放电保护(附手动放电装置)
    ⑥漏电保护开关
    ⑦试验短路保护
    ⑧独立接地保护
    ⑨安全防护网保护




    2:超高频毫伏表  毫伏表

    型号:MHY-15677


    产品名称:超高频毫伏表 MHY-15677 主要特点: · 单指针毫伏表 · 测量范围宽 · 测量精度高,刻度线性好 · 采用全塑框架,外型美观 技术指标: · 电压测量频率范围:1kHz-1GHz · 电压测量范围:1mV-10V 分八档使用40db分压器(选购件)可扩展至100V。 · 满度值为3mV、10mV、30mV、100mV、300mV、1V、3V、10V、 · 电压测量范围:50Ω系统:-48~+33dbm(0dbm=0.224V) 75Ω系统:-50~+31dbm(0dbm=0.274V) · 电压测量固有误差:3mV档:±5% +3%(读数值)其余各档:±3% +2%(读数值) · 工作条件下频率影响误差:100kHz-50MHz:±5% 10kHz-100kHz、50MHz-600MHz:±15% 1kHz-10kHz、600MHz-1000MHz:+30%-10% · 输入电容:<2.5pF 输出直流电压:0.1Vrms 输出阻抗为1kΩ · 工作条件:环境温度:0~40℃ 相对湿度:<90% (40℃) · 电源电压:220V±10%






    3:便携式超声波流量计/手持式超声波流量计

    型号:MHY-15675


    MHY-15675 型手持式超声波流量计,适用于各种工业现场中液体流量的在线标定和巡检测量.具有测量精度高、一致性好、电池供电、操作简单、携带方便等特点,是目前国内体积最小、质量最轻、真正意义上的便携式超声波流量计,产品一经推出即得到国内外广大客户的青睐。
    产品特点:
    准确度±1%(国内最先达到该精度)
    4行汉字同屏显示瞬时流量、流速、累积流量、信号状态等
    内置数据记录器,可记录日期、累积流量、信号状态、时间等
    OCT输出正、负、净累积脉冲信号和频率信号(1-9999Hz可选)
    RS-232接口用于联网检测或导出记录数据 适用于各种尺寸管道流体计量
    流速测量范围0.01~± 32m/s  适用于测量水、海水、污水、酒精等单一稳定的液体
    适用于钢、不锈钢、铸铁、PVC、玻璃钢等均匀质密的管道
    直管段应满足上游10D,下游5D,距泵出口30D(D指管径)
    内置镍氢电池可连续工作10小时以上
    体积小(200×93× 32mm)质量轻( 538克)
    可选配的传感器

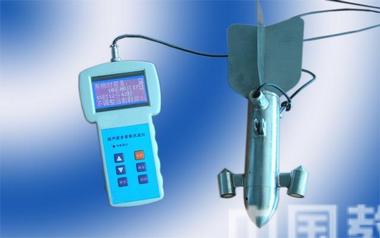

    4:超声波多普勒流速仪/手持超声波多普勒流速仪

    型号:MHY-15673


    产品用途:测量流速,用于水文、海洋、河流、明渠、渔业等领域
    ■    产品简介
    MHY-15673 手持超声波多普勒流速仪是应用超声“多普勒效应”原理制成的超声测流仪。它没有旋浆、轴承等转动部件,用超声波技术探测流速,无摩擦、无惯性,测量点在机体前方,不破坏流场,具有测量精度高、量程宽,感应灵敏,测流线性,不惧泥沙、漂浮杂物,读数直观,操作简便,不易损坏等特点。

    ■ 性能特点
    ★测量精度高,量程宽,可测弱流,也可测强流;
    ★感应灵敏,分辨率高,不受启动流速限制;
    ★响应速度快,可测瞬时流速,也可测平均流速;
    ★测量线性,不存在校正曲线的K、C值;
    ★无机械转动部件,不存在泥沙堵塞或水草、杂物缠绕等问题,最适用于泥沙悬浮物含量高,水草等漂浮物多的河流中测量。

    ■ 功能介绍
    ★迷你型手持主机便于用户携带和测量观测;
    ★大屏幕液晶显示具有连续背景光功能;
    ★内置完整时钟,方便用户校准和查询时间;
    ★配有数据读取软件,实现数据存储、打印和输出功能;
    ★实时显示流速值;
    ★测量模式分自动测量和手动测量,满足不同场合的用途。
    仪器内部测量模式严格按照水文行业规范进行静心设计。

    ■ 技术参数
    1. 测流范围:0.02~4.00m/s
    测量准确度:±1.0%±1cm/s
    2. 工作水深:0.1~30m
    3. 测量方式:自动、手动
    4. 测量间隔:自动方式:分0~120分钟选择值,以5分钟为最小递增或递减间隔单位
       手动方式:可单次或连续多次测量,间隔任意
    5.测速历时:自动方式:60秒、100秒二种
                 手动方式:10~120秒,递增或递减键选择
    6. 显示屏:128×64位汉字液晶显示
    7.探头壳体耐密封压力:大于4.5个大气压
    8.电源: DC12V ±10%,工作正常
    9.功耗:测流速时:电流<600mA,功耗<7W;
             待机时:  电流约15 mA;功耗<0.18W;
    10. 存储:本机可存储358组测量数据(例:如每半小时测量一次,可存储1个星期数据)
    11. 时钟:带年月日时分
    12. 整机体积和重量
            探头尺寸:480×140×140mm,重量:3.2㎏
    主机尺寸:209×110×40mm, 重量:0.5㎏
            整套仪器外包装箱尺寸:58×17×31.5cm(长×宽×高)
    13.测试方式:◆1 可悬吊测量;
                 ◆2 可插杆测量。
    ■    配套外包装
    ★每套仪器配有豪华拉杆箱一只;
       ★整套仪器外包装箱尺寸:待定;
    ★具有外出测量携带方便,保存妥善之特点。




    5:电子分析天平  电子天平

    型号:MHY-15669


    产品特点:后置式电磁力传感器,宽敞称量室,全自动外部校准、自动定时校准、温度变化自动校准,超大液晶白色背景显示屏,多种计量单位和计数称量方式,单位转换及数据输出:具有超载/欠载报警、全量程去皮、累加/累减、底钩称量等功能,充分满足实验室质量分析之需求。
    型号:MHY-15669
    最大称重:210g
    最小读数:0.0001g
    秤盘尺寸:直径90mm
    外形尺寸:460*205*280(190*155*210)
