QD-B 双面气动实验台-气压传动实验台-气动综合实验台

配仿真机构一套

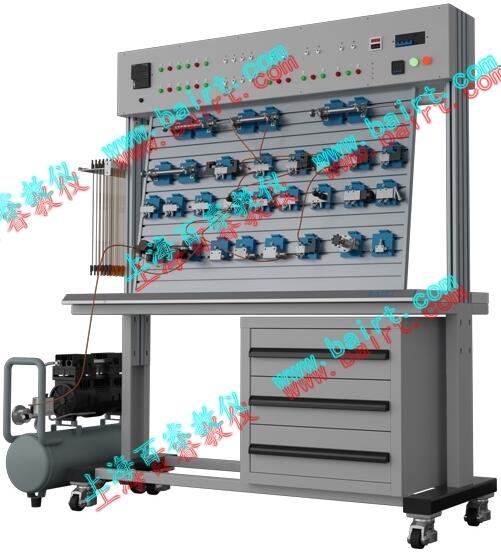

  QD-B型 双面气动教学实验台

  概述:

  相较QD-A型,QD-B型设备的工作台采用双面结构:即一个实验工作台配备两套气动元器件,共用一个工作泵源。如此,一个工作台可供两组学生同时进行各自独立的实验,充分利用现有实验设备,实现资源共享!完全具备QD-A型设备的所用功能。其性能价格比提高近一倍!具体结构性能特点介绍如下:

  同样,QD-B型气动PLC控制综合教学实验装置是应现代气动专业教学实验要求。根据《液压与气动传动》,《气动控制技术》等通用教材内容设计而成。该系统除了可以进行常规的气动基本控制回路实验外,还可以进行模拟气动控制技术应用实验,气动技术课程设计等。

  实验设备采用PLC控制方式。利用PLC控制系统与电脑连接,从学习简单的PLC指令编程,梯形图编程,深入到PLC控制的应用,与计算机通讯、在线调试等实验功能。是气动技术和电气PLC控制技术的完美结合。

  一、主要特点:

  1.工作台采用双面结构,可以供两组学生同时进行实验,具有很高的产品性能价格比。

  2.模块化结构设计搭建实验简单、方便,各个气动元件成独立模块,配有方便安装的底板,实验时可以随意在通用铝合金型材板上,组装各种实验回路,操作简单、方便。

  3.可靠的连接接头,安装连接简便、省时。

  4.标准工业用元器件,性能可靠边,安全。

  5.低噪音的工作泵站、提供一个安静的实验环境(噪声<60分)

  二、实验项目:

  ①回路实验:

  1.单作用气缸的换向回路

  2.双作用气缸的换向回路

  3.一次压力控制回路

  4.二次压力控制回路

  5.高低压切换回路

  6.双作用气缸的双向调速回路(进口调节、出口调节)

  7.速度换接回路

  8.缓冲回路

  9.互锁回路

  10.过载保护回路

  11.位置控制式单往复回路

  12.压力控制式单往复回路

  13.时间控制式单往复回路

  14.单双作用缸连续往复动作回路

  15.采用节流阀的同步回路

  16.三缸连动回路

  17.计数回路

  18.延时回路

  19.逻辑阀的应用回路(或逻辑)

  20.双手操作回路

  ②可编程序控制器(PLC)电气控制实验,机-电-气一体化控制实验:

  ⑴ PLC指令编程、梯形图编程学习

  ⑵ PLC编程软件的学习与使用

  ⑶ PLC与计算机的通讯、在线调试

  ⑷ PLC与气动相结合的控制实验

  ③学生自行设计、组装和扩展各种回路实验

  三、实验台组成:

  实验台由实验工作台、工作泵站、常用气动元件、电气控制单元等几部分组成。

  ①实验工作台

  实验工作台由实验安装面板(铝合金型材——双面)、实验操作台等构成。安装面板为带“T”沟槽形式的铝合金型材结构,可以方便、随意地安装气动元件,搭接实验回路。

  ②工作泵站:

  气泵输入电压:AC 220V/50Hz

  电机(双头)功率:250W

  额定输出压力:0.8Mpa

  气 泵 容 积:20L

  工 作 噪 声:< 60分贝

  ③气动元件

  配置两套元件,以JELPC气动元件为主,详见配置清单。

  气动元件均配有过渡底板(工程塑料),可方便、随意地将元件安放在实验面板(铝合金型材)上。

  回路搭接采用快换接头,拆接方便。

  ④电气控制单元

  可编程序控制器(PLC):采用日本OMRONCPM1A-20CDR,I/O口20点,继电器输出形式,电源电压:AC 220V/50Hz;并配有与计算机通讯的下载线缆(包括适配器)。

  漏电脱扣器,直流24V电源,电磁阀输出控制口,接近开关,磁性开关,连接线缆,插座,按钮,指示灯等。
