通过可编程电源组成的各类测试系统

教育装备采购网 2017-09-08 17:00 围观4379次

  通过可编程电源可组成以下几种测试系统:

  ■音响功放测试系统   ■镇流器、LED驱动电源老化系统

  ■点钞机主控板测试系统    ■变频器控制板、驱动板测试系统

  ■LED驱动电源功能测试系统   ■电焊机控制板、电源板功能测试系统

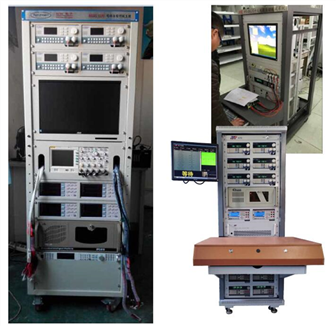

  1 . UPS电源测试系统

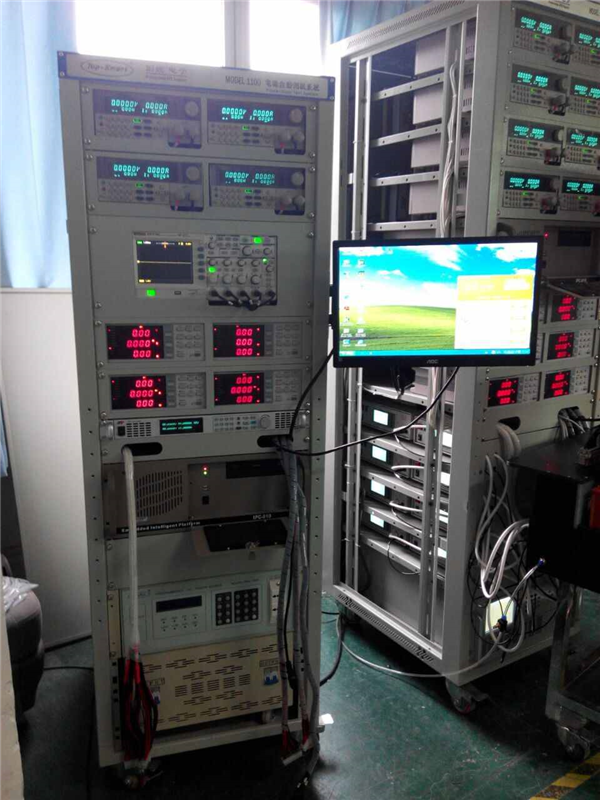

  2 .电源测试系统



  ■适配器   ■PC电源

  ■充电器   ■逆变电源

  ■LED电源  ■通信电源

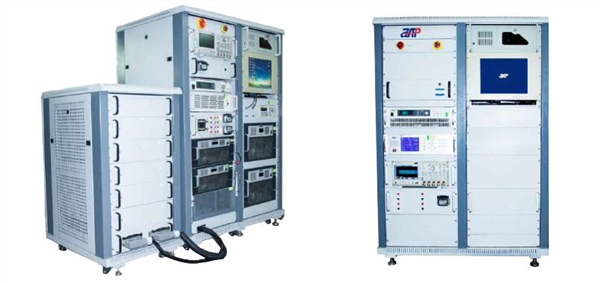

  DC-DC充电器/模块测试系统,整个系统需要用到直流电源、电子负载、功率计、示波器等,通过通讯接口连接至工控机,运用上位机软件实现自动化测试;可编程直流电源在系统中提供待测D C -DC充电器/模块直流供电,在完成对待测产品的供电后才能测试各项数据,同时精确测试DC-DC充电器/模块的输入输出电压、电流;还能测试瞬时电压值、上升/下降波形、定电压模式下的电流测量等。

  适配器测试系统,整个系统需要用到可编程直流电源、交流电源、电子负载、功率计示波器等,通过通讯接口连接至工控机,运用上位机软件实现自动化测试;可编程直流电源在系统中精确测试适配器输出的电压、电流;还能测试瞬时电压值、上升/下降波形、定电压模式下的电流测量等。

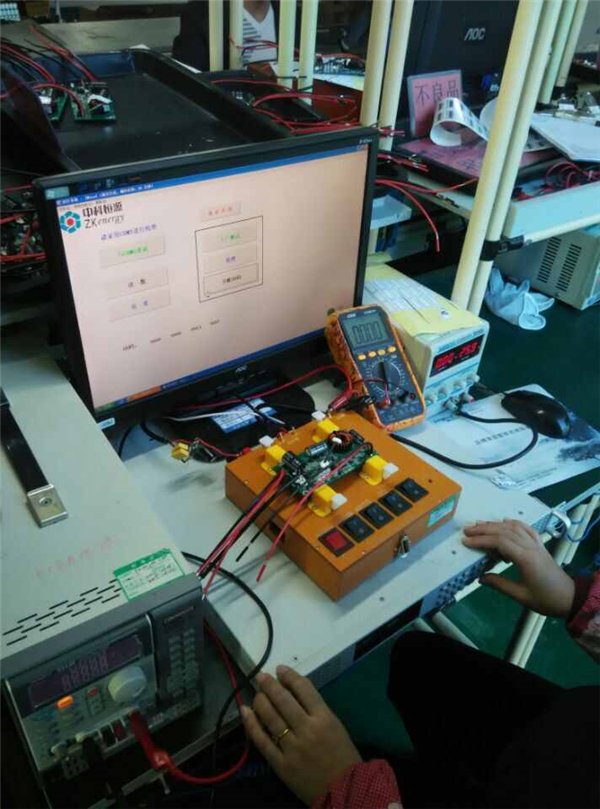

  3 . PCBA测试

  使用SP75VDC1500W可编程直流电源,通过治具,配合操作软件,测试PCB板各点之间的电参数;

  客户用于产线测试,需求用到5V/0.5A、10.7V/0.5A、28V/6A、30V/0.5A、36V/6A、48V/15A共6组输出,要求能快速切换到需要的电压电流,从而提高产线效率和方便操作员使用;

  对此,使用可编程电源的快速调用功能,让操作员能实现一键输出一组需要的电压、电流。

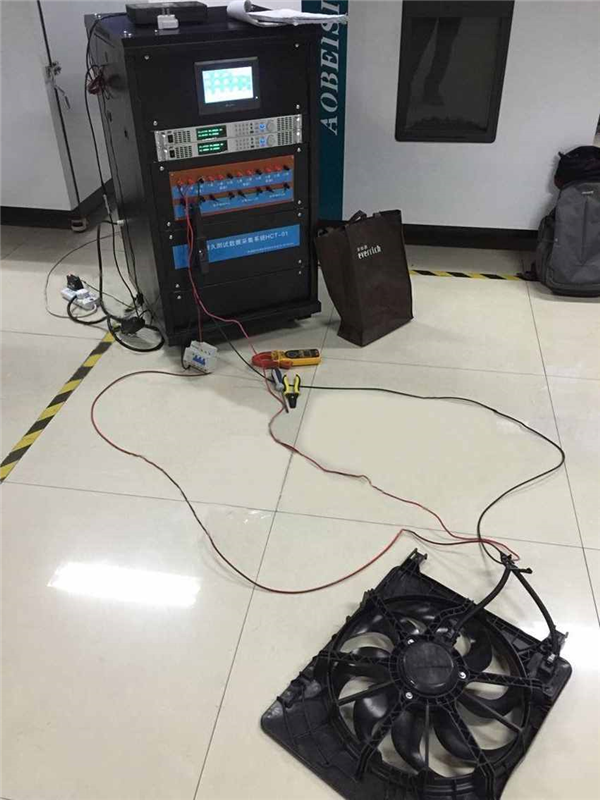

  4 .直流风扇测试系统

  使用SP32VDC1000W可编程直流电源,用于直流风扇测试系统;

  可编程直流电源在系统中,提供待测直流风扇供电。

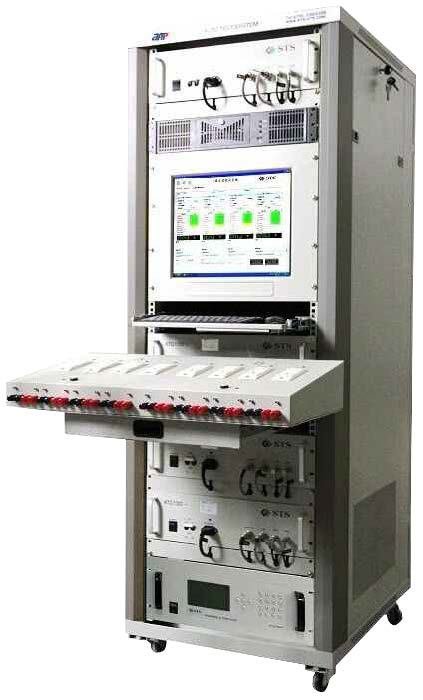

  5 .多媒体测试系统



  版权声明:本资料属于北京海洋兴业科技股份有限公司所有,如需转载,请注明出处!
