Nature:形状变形的纳米磁性编码微型机器人

教育装备采购网 2021-07-23 13:17 围观0次

  磁性软体机器人已有多种应用,特别是在与人体密切相关的生物医学领域。如自折叠式“折纸”机器人可以在肠道中爬行、修补伤口、将吞下的物体取出来;胶囊状的机器人可以沿着胃的内表面滚动,进行活组织检查并运送药物。此外,科学家们还研制出了尺寸从几百微米到几厘米不等的更薄的线型机器人,它们有可能在大脑血管中穿行,以治疗中风或动脉瘤。磁性软体机器人的进一步小型化可能带来新的应用,如在至小的血管中进行操作甚至操纵单个细胞,但制备这样的微型机器人并非易事[1]

  2019年11月,瑞士联邦理工学院的Cui Jizhai(现任职复旦大学) 、Huang Tian-Yun 及其同事在Nature发表了名为“Nanomagnetic encoding of shape-morphing micromachines”的文章[2],该工作使用电子束光刻技术,制造出了只有几微米大小的可磁重组机器人,通过对单个区域的纳米磁体进行设计,将形状变化指令通过编程的方式输入微型机器人,对纳米磁体施加特殊的磁场序列后,实现微型机器人的形状变化,如图一所示。

Nature:形状变形的纳米磁性编码微型机器人

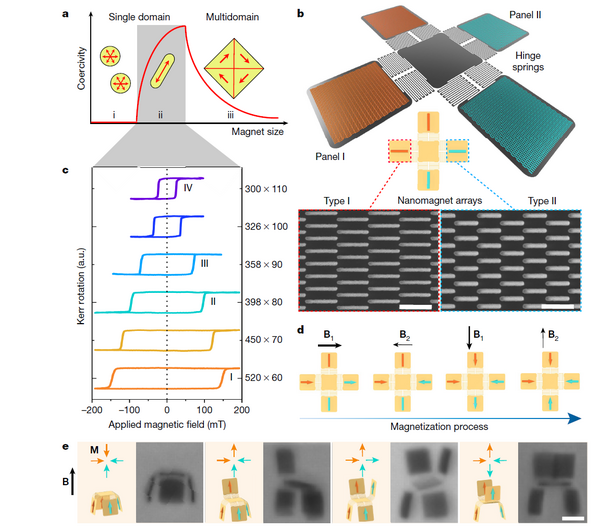

  图一 四片式变形微机械的设计 a.磁体磁态随尺寸增大的示意图:i.超顺磁性;ii.室温下稳定的单畴;iii.多畴态。b. 顶部,四个面板微机械,面板I上有520 nm×60 nm(I型)纳米磁体阵列,面板II上有398 nm×80 nm(II型)纳米磁体阵列;底部,纳米磁体阵列的相应SEM图像。c. 体积相同但长宽比不同的单畴纳米磁体的磁光克尔效应磁滞回线。d.根据矫顽力的不同选择两个磁场对微机械进行编码的示意图。e. 应用控制磁场B=15 mT时的磁性结构(I型和II型纳米磁体)和微机械折叠行为示意图,光学显微镜图像显示了所制造器件的四种不同结构。从左到右,上/下折叠的面板数为4/0、3/1、2/2(折叠方向不同的对面面板)和2/2(折叠方向相同的对面面板)。

  这项工作构建了一个模块化单元的集合,这些模块化单元可以编程为字母表中的字母,此外还构建了一个微型的“鸟”,能够进行复杂的行为,包括“拍打”、“悬停”、“转弯”和“侧滑”,如图二所示。这为创造未来的智能微系统建立了一条路线,这些智能微系统可以重新配置和原位重新编程,可以适应复杂的情况。

Nature:形状变形的纳米磁性编码微型机器人

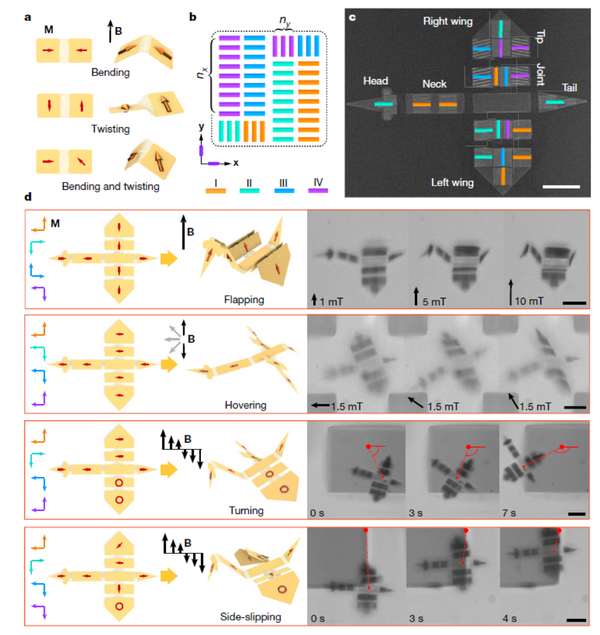

图二 折纸式的微型“鸟”与多种形状变形模式

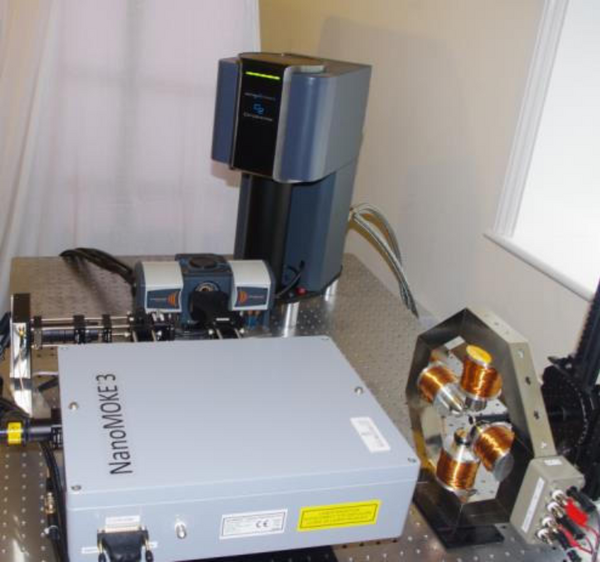

  文章中,作者使用了英国Durham Magneto Optics Ltd.公司的磁光克尔效应系统-NanoMOKE3对不同型的纳米磁体进行了磁滞回线测试,同时使用该设备的电磁铁产生的磁场对纳米磁体阵列进行了编程。NanoMOKE3可以进行微区的超高灵敏度测试,在本工作中,作者通过激光聚焦在不同的纳米磁体上获得对应的磁滞回线,如图一c所示,为微型机器人的磁学编码工作提供了帮助。

Nature:形状变形的纳米磁性编码微型机器人

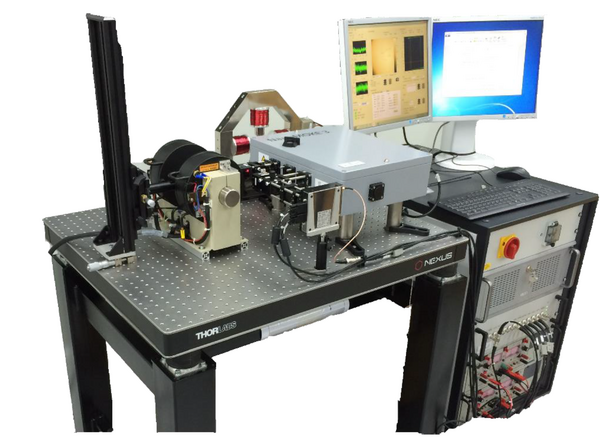

图三 磁光克尔效应系统-NanoMOKE3

  NanoMOKE3主要技术特点:

  • 超高灵敏度~10-12emu

  • 微区磁滞回线,激光光斑~2μm

  • 超快测试速度,1秒内可获得磁滞回线

  • 克尔角检测<0.5 mdeg

  • 纵向/横向/极向克尔

  • 磁畴成像

  • 扩展无液氦低温MOKE

Nature:形状变形的纳米磁性编码微型机器人

图四 与Montana S50超精细多功能无液氦低温光学恒温器联用的低温MOKE

  • 温度范围4.2K~350K

  • 磁场纵向>0.4T,极向>0.3T

  参考文献:

  [1] X H,zhao. et al. Nature 575, 58-59 (2019)

  [2] Cui, J. et al. Nature 575, 164–168 (2019).

  相关产品:

  磁光克尔效应测量系统-NanoMOKE3超精细多功能无液氦低温光学恒温器

点击进入QUANTUM量子科学仪器贸易(北京)有限公司展台查看更多 来源:教育装备采购网 作者:Quantum量子科学仪器贸易(北京)有限公司 责任编辑:逯红栋 我要投稿
