《Water Research》:黑磷纳米片与水中黄腐酸机理研究新进展,便携式原子力显微镜揭秘形貌变化

教育装备采购网 2023-07-20 17:05 围观7657次

《Water Research》:黑磷纳米片与水中黄腐酸机理研究新进展,便携式原子力显微镜揭秘形貌变化

【论文信息】

Enhanced degradation of few-layer black phosphorus by fulvic acid: Processes and mechanisms

期刊: Water Research IF 13.4

DOI: https://doi.org/10.1016/j.watres.2023.120014

  【背景概述】

  黑磷纳米片是一种与石墨烯相似的具有类似层状结构的二维纳米材料。由于其具有优秀的导电特性与可调控的能带结构,黑磷纳米片已被广泛应用于电池储能、癌症治疗、电催化和光催化固氮等领域。但是,由于第五主族的磷原子上存在孤对电子,导致黑磷纳米片很容易被氧化,尤其当黑磷纳米片被排放到水中时,该材料很容易被水中所溶解的氧气分解,形成磷氧阴离子,如果大量的黑磷纳米片被排放到自然水体中,其分解物质将会给水生生物带来氧化应激和发育毒性,严重制约了黑磷的应用。此外,磷氧阴离子还会刺激小球藻的过量繁殖,导致水体的过营养化。之前关于黑磷纳米片在水中氧化分解的研究,主要集中在氧气含量,PH值对黑磷纳米片氧化分解速度的影响,对于黑磷纳米片与自然水体中广泛存在的黄腐酸之间的作用尚未充分研究。

  近日,中国地质大学何伟教授课题组与德国达姆施塔特工业大学强强联合,对不同黄腐酸浓度条件下的黑磷纳米片的分解进行了系统性研究。在研究中,通过利用便携式原子力显微镜(AFM)对黑磷纳米片和黄腐酸的二维、三维形貌进行了系统的微观表征。根据相关AFM表征结果,提出了在黄腐酸的参与下,黑磷纳米片的分解机理。相关研究成果已发表在水科学高水平期刊《Water Research》上。

  【图文导读】

《Water Research》:黑磷纳米片与水中黄腐酸机理研究新进展,便携式原子力显微镜揭秘形貌变化

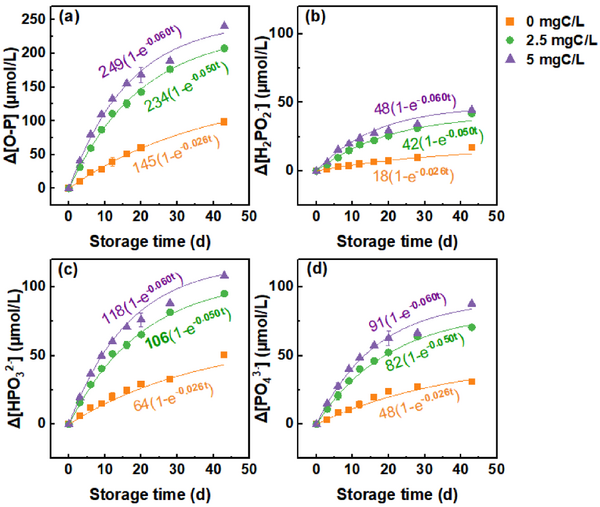

图1. 在氧化-光照条件下,黑磷纳米片在不同浓度的黄腐酸(0,2.5,5 mgC/L)中的降解动力学过程,(a)总磷-氧阴离子(Δ[O-P]),(b)次磷酸盐(H2PO2-),(c)亚磷酸盐(HPO32-),和(d)磷酸盐(PO43-)。

《Water Research》:黑磷纳米片与水中黄腐酸机理研究新进展,便携式原子力显微镜揭秘形貌变化

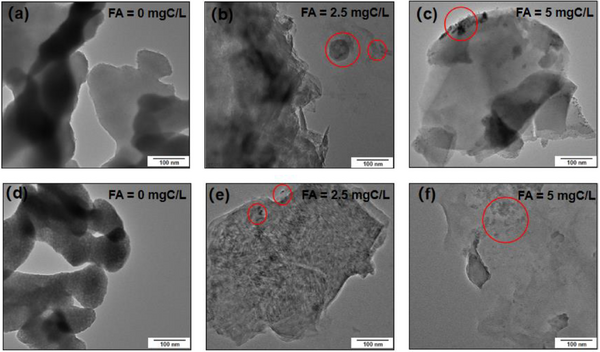

图2. 在氧化-光照条件下,黑磷纳米片在不同浓度的黄腐酸中降解前(a,b和c)和降解后(d,e和f)的透射电镜表征。黄腐酸在图中用红色圆圈圈出。

《Water Research》:黑磷纳米片与水中黄腐酸机理研究新进展,便携式原子力显微镜揭秘形貌变化

图3. 在原液中的黑磷纳米片微观表征。(a)用nGauge对样品进行AFM三维形貌表征,(b)透射电镜表征,(c)nGauge对样品的AFM二维表征结果,(d)nGauge AFM对(c)中划线部分,黑磷样品的高度测量数据,和(e)经AFM测量样品厚度的直方图统计图。

《Water Research》:黑磷纳米片与水中黄腐酸机理研究新进展,便携式原子力显微镜揭秘形貌变化

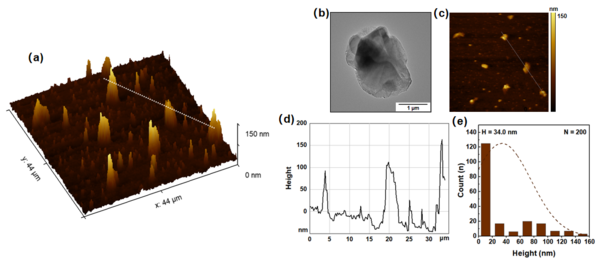

图4. 在原液中的黄腐酸微观表征。(a)用nGauge对样品进行AFM三维形貌表征,(b)透射电镜表征,(c)nGauge对样品的AFM二维表征结果,(d)nGauge AFM对(c)中划线部分,黄腐酸的高度测量数据,和(e)经AFM测量样品高度的直方图统计图。

《Water Research》:黑磷纳米片与水中黄腐酸机理研究新进展,便携式原子力显微镜揭秘形貌变化

图5. nGauge AFM表征黑磷纳米片在降解前(a)和在氧化-光照条件下降解43天后的形貌结果。((b)黄腐酸浓度0 mgC/L,(C)2.5 mgC/L,和(d)5 mgC/L)

《Water Research》:黑磷纳米片与水中黄腐酸机理研究新进展,便携式原子力显微镜揭秘形貌变化

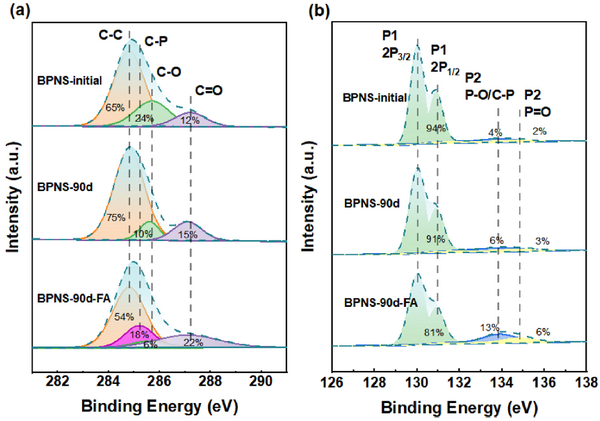

图6. 在降解反应前和反应后黑磷纳米片的XPS光谱中C1s峰(a)和P2p峰(b)的表征结果。

《Water Research》:黑磷纳米片与水中黄腐酸机理研究新进展,便携式原子力显微镜揭秘形貌变化

图7. 黄腐酸存在或不存在的条件下,黑磷纳米片的降解机制。本研究中是按照(3)的路径对黑磷纳米片进行降解。

  【结论】

  何伟教授课题组利用便携式原子力显微镜(AFM),大量测量黑鳞纳米片和黄腐酸在反应过程中二维和三维形貌的表面变化,同时借助XPS等其他技术手段,研究了黑鳞纳米颗粒在不同浓度黄腐酸条件下的分解过程与机理。实验结果表明,黄腐酸的存在,在无氧和有氧条件下均可加快黑鳞纳米片在水中的分解,在光照条件下可以产生更多的次磷酸盐,在无光的条件下主要提高磷酸盐的产生。

  本文中研究人员使用的便携式原子力显微镜(AFM)是加拿大ICSPI公司设计和研发的,其基于特有的芯片式自感应探针技术,摆脱了传统AFM对激光的依赖,给AFM带来了革命性的变化!同时,设备具有小巧、灵活、方便携带、操作简单、扫描速度快、可扫描大尺寸样品、无需后续维护、无需减震超级稳定等优点,非常适合科研研究、高等教育、工业检测等领域的客户,尤其对于需要在户外和非实验室获得原子力显微镜(AFM)表征的用户来说,是一款不可或缺的设备!

《Water Research》:黑磷纳米片与水中黄腐酸机理研究新进展,便携式原子力显微镜揭秘形貌变化

《Water Research》:黑磷纳米片与水中黄腐酸机理研究新进展,便携式原子力显微镜揭秘形貌变化

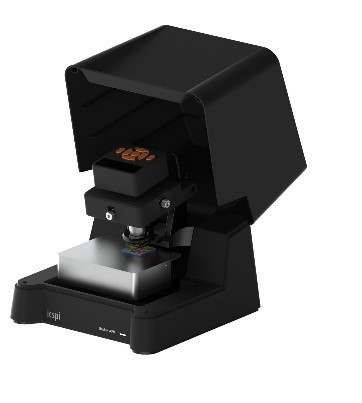

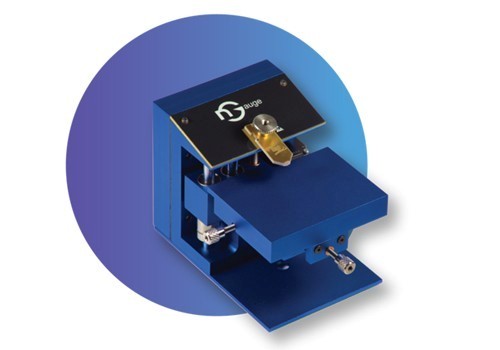

ICSPI公司便携式原子力显微镜(AFM),左)Redux AFM; 右)nGauge

  相关产品:

  nGauge便携式芯片原子力显微镜
