避雷器阻性电流的取样装置

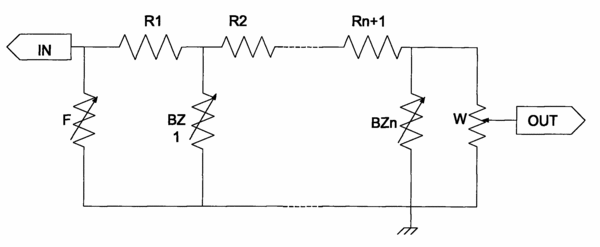

　　摘要：本发明公开了一种避雷器阻性泄漏电流的取样装置，包括雷击时流过避雷器的泄漏电流及依次连接的若干层电流取样层，所述若干层电流取样层的第一电流取样层由阀片F及电阻R₁并联构成，中间各层的电流取样层由压敏电阻BZ_n和电阻R_n+1并联构成，最后一层的电流取样层由压敏电阻BZ_n+1和电位器W并联构成；所述避雷器的泄漏电流作为第一电流取样层的输入电源，其中流过阀片F的电流接地，而流过电阻R₁的电流作为下一层电流取样层的输入电源，中间各电流取样层的输入电源均为上一电流取样层流过电阻R_n+1的电流，并且流过压敏电阻BZ_n的电流接地，而流过最后一层电流取样层的电位器W的电流作为最终取样的避雷器阻性泄漏电流。

专利类型发明专利
申请人上海电气自动化设计研究所有限公司;
发明人李新育;华小龙;
地址200023上海市蒙自路360号
申请号CN200710044441.1
申请时间2007年07月31日
申请公布号CN101359019A
申请公布时间2009年02月04日
分类号G01R31/00(2006.01);G01R31/02(2006.01);G01R19/00(2006.01);G01R19/165(2006.01);
