一种隔膜式耐高温压力传感器

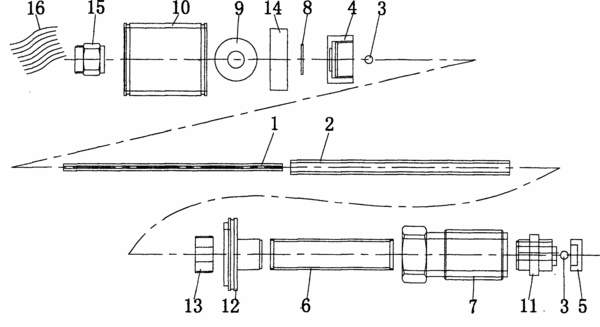

　　摘要：本发明涉及传感器技术领域，特指一种高温且环保的隔膜式耐高温压力传感器。主要包括有内传力杆、外传力杆、传力导向滚珠、端盖膜片、弹性体、内螺纹管、外螺纹管、应变片、电路板、外壳；内传力杆套于外传力杆内，并两端连接传力导向滚珠后分别接设端盖膜片和弹性体；内螺纹管与外螺纹管螺纹套接；外传力杆置于内螺纹管内；弹性体通过外接管头与内螺纹管一端连接；内螺纹管另一端通过端盖与外壳连接；在外壳内依序设置端盖膜片、应变片及电路板。本发明的传感器可以在高温环境下准确、宽量程、稳定地测量压力；可广泛应用于高温环境的压力测量。

专利类型发明专利
申请人上海朝辉压力仪器有限公司;
发明人伍正辉;龙霞;
地址201204 上海市杨浦区佳木斯路72号
申请号CN200710172434.X
申请时间2007年12月18日
申请公布号CN101464198B
申请公布时间2011年01月19日
分类号G01L7/08(2006.01)I;G01L9/04(2006.01)I;G01L19/00(2006.01)I;G01L19/06(2006.01)I;
