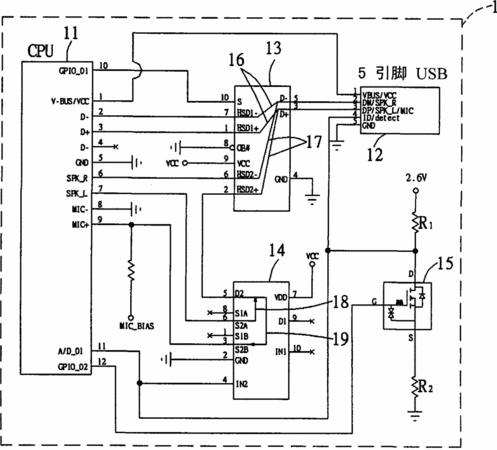

摘要：本发明涉及信号传输路径选择电路及应用该电路的电子装置。一种电子装置，包括连接在其中央处理单元与其USB连接器之间的USB切换器及音频路径选择器，该USB切换器具有可在中央处理单元与USB连接器之间传输信号的数据传输路径及音频传输路径，依中央处理单元的第一选择信号，选择由数据传输路径传输数据，并依中央处理单元的第二选择信号，选择由音频传输路径传输音频，音频路径选择器具有将来自中央处理单元的音频输出至USB切换器的音频路径的第一音频路径，及将来自该USB切换器的音频路径的音频输出至中央处理单元的第二音频路径。本发明达到移动电话使用迷你USB连接器可操作在USB模式和音频模式的功效，并节省空间。
- 专利类型发明专利
- 申请人纬创资通股份有限公司;
- 发明人陈世安;李逊吾;
- 地址中国台湾台北县221汐止市新台五路一段88号21F
- 申请号CN200810180040.3
- 申请时间2008年11月20日
- 申请公布号CN101739374B
- 申请公布时间2016年08月17日
- 分类号G06F13/38(2006.01)I;G06F3/16(2006.01)I;
