教育装备采购网首页 > 知识产权 > 专利 > CN102093067A

一种采用纳米Al₂O₃晶须增韧的高压电特性的陶瓷材料及制备方法

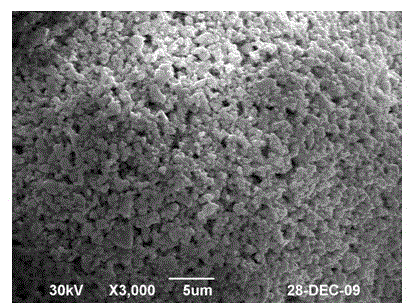

　　摘要：本发明公开了一种采用纳米Al2O3晶须增韧的高压电特性的陶瓷材料及制备方法。所述的采用纳米Al2O3晶须增韧的高压电特性的陶瓷材料的配方组成为Pb1-u-vBauCav(Mg1/3Nb2/3)xTiyZrzO3+awt%Sm2O3+bwt%Cr2O3+cwt%Al2O3(晶须），其中u=0~0.1，v=0~0.1，x=0.2~0.4，y=0.2~0.4，z=0.2-0.4，x+y+z=1，a=0.05~0.5，b=0.05~0.3，c=0.01~0.2。所述材料介电常数e>5000,压电系数d33>800pC/N,断裂韧性1.76MPa.(m)1/2,机械品质因子Qm=40~65。所述的制备方法主要包括:配料、混合、压块、合成、粉碎细磨、喷雾造粒、成型、排塑、烧结，上电极、极化、性能测试。该材料具有优良的机械韧性，可在压电驱动元件、超声换能、纺织机械、医用成像检测等领域具有广阔应用前景。

专利类型发明专利
申请人江苏联能电子技术有限公司;
发明人张伟东;贺连星;黄玉喜;夏勇;
地址225002 江苏省扬州市维扬区玉器街1号
申请号CN201010586012.9
申请时间2010年12月14日
申请公布号CN102093067A
申请公布时间2011年06月15日
分类号C04B35/81(2006.01)I;C04B35/499(2006.01)I;C04B35/472(2006.01)I;C04B35/493(2006.01)I;C04B35/622(2006.01)I;
