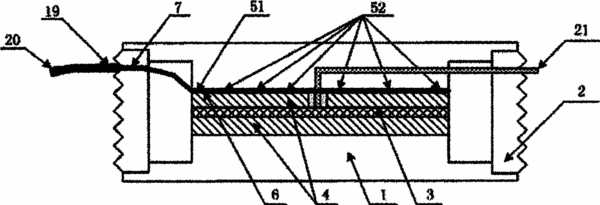

摘要：本发明涉及一种晶闸管壳内温度实时测量系统，包括光纤光栅温度传感器，光纤光栅温度传感器采用由石英玻璃制成的光纤，且在该光纤上刻蚀有光栅，各光栅即为该测量系统的测量点，用于实现多光栅同时测量晶闸管钼片层的温度分布；晶闸管的钼片上设有用于容纳光纤的开槽，晶闸管的瓷环上设有开孔，光纤穿过该开孔后通过多模光纤与解调仪相连，解调仪将光纤光栅温度传感器传来的反射光的反射波长解调成温度信号，从而得到晶闸铜壳内温度的实时信息，解调仪将解调后的数据经网线传输至后台计算机。该测量系统具有稳定性强、可靠性高、稳定性强、线性度好、误差小等优点，测量范围-40℃～310℃，最大误差1.68％，可满足各类晶闸管换流阀的试验需求。
- 专利类型发明专利
- 申请人中国电力科学研究院;华北电力大学;
- 发明人张春雨;王华锋;李成榕;
- 地址100192 北京市海淀区清河小营东路15号
- 申请号CN201110023282.3
- 申请时间2011年01月20日
- 申请公布号CN102169028B
- 申请公布时间2014年09月10日
- 分类号G01K11/32(2006.01)I;
