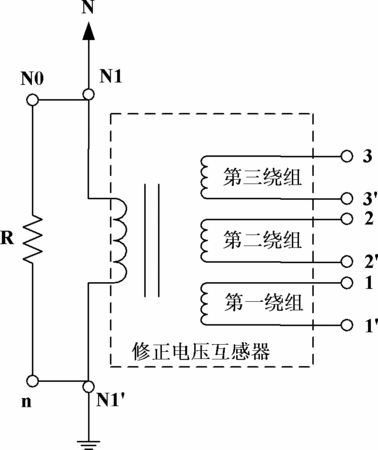

摘要：本发明公开了电力系统的电路设计技术领域中的一种带修正电压互感器的消谐器。包括用于消除铁磁谐振的消谐器和修正电压互感器，修正电压互感器的原边并联在消谐器的两端；修正电压互感器的副边包括第一绕组、第二绕组和第三绕组；修正电压互感器副边的第一绕组的首端与主电压互感器二次侧Y形测量用绕组的中性点连接，尾端接地；修正电压互感器副边的第二绕组的首端与主电压互感器二次侧Y形保护用绕组的中性点连接，尾端接地；修正电压互感器副边的第三绕组的首端与主电压互感器二次侧接成开口三角形的剩余绕组的尾端连接，尾端接地。本发明通过对现有消谐器进行改进，解决了电压互感器一次侧中性点经消谐器接地时造成的电压变换误差的问题。
- 专利类型发明专利
- 申请人华北电力大学（保定）;
- 发明人梁志瑞;苏海锋;牛胜锁;梁策;
- 地址071003 河北省保定市永华北大街619号
- 申请号CN201110101084.4
- 申请时间2011年04月21日
- 申请公布号CN102170121B
- 申请公布时间2014年10月29日
- 分类号H01F38/24(2006.01)I;
