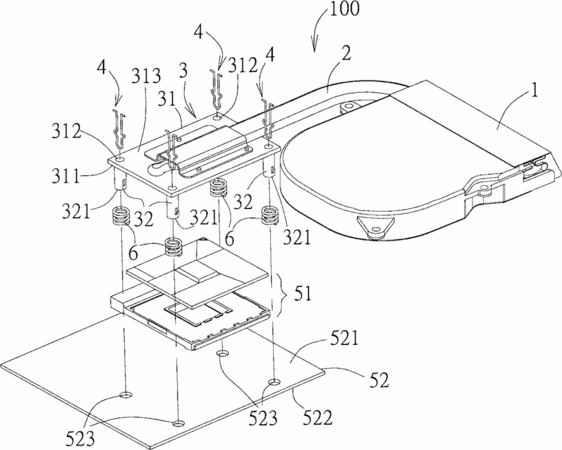

摘要：一种散热模块。该散热模块对设置于电路板上的电子组件散热，电路板具有第一及第二板面，电子组件设于第一板面，散热模块包含散热鳍片座、导热板、导热管、多个定位组件与弹性组件；导热板包括板体与管部，板体具有第三板面，管部凸设于第三板面且穿伸于电路板，管部界定末端管口；导热管连接散热鳍片座与导热板的板体；定位组件穿设于管部，定位组件包括纵长延伸部、连接纵长延伸部并定位于板体的第一端部、连接纵长延伸部而凸出末端管口的第二端部以及干涉部，干涉部连接纵长延伸部并可弹性地突出管部，干涉部靠抵于第二板面且能受第二端部往远离末端管口的方向拉动而缩入管部；弹性组件抵接于第一与第三板面之间。本发明结构简单且容易拆装。
- 专利类型发明专利
- 申请人纬创资通股份有限公司;
- 发明人蔡和原;
- 地址中国台湾台北县221汐止市新台五路一段88号21F
- 申请号CN201010606491.6
- 申请时间2010年12月27日
- 申请公布号CN102548345B
- 申请公布时间2016年04月06日
- 分类号H05K7/20(2006.01)I;H01L23/367(2006.01)I;H01L23/40(2006.01)I;
