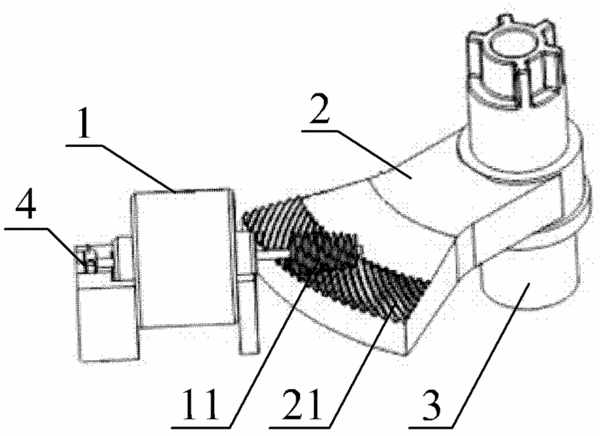

摘要：本发明公开了一种转向装置，包括：驱动部、旋转部和转动轴。驱动部具有输出轴，输出轴上设置有锥形蜗杆，锥形蜗杆能够通过输出轴进行转动。转动部的上侧边缘部分设置有齿牙，齿牙与锥形蜗杆啮合配合。转动轴设置于旋转部上，并远离旋转部设置有齿牙的边缘的一端，该结构设计能够使得旋转部围绕转动轴进行旋转动作，并且在旋转部进行转动时，齿牙能够围绕转动轴的轴线进行转动。本发明所提供的转向装置通过上述结构设计，采用锥形蜗杆通过与旋转部的一级传动形式实现车灯的转向操作，不仅使得该转向装置具有较高的传动精度，还能够实现解决现有技术中旋转执行器体积较大问题的目的。
- 专利类型发明专利
- 申请人北京经纬恒润科技有限公司;
- 发明人程爱明;杨轩;王文平;
- 地址100101 北京市朝阳区安翔北里11号B座8层
- 申请号CN201210027800.3
- 申请时间2012年02月08日
- 申请公布号CN102582506B
- 申请公布时间2015年08月12日
- 分类号B60Q1/068(2006.01)I;B60Q1/076(2006.01)I;
