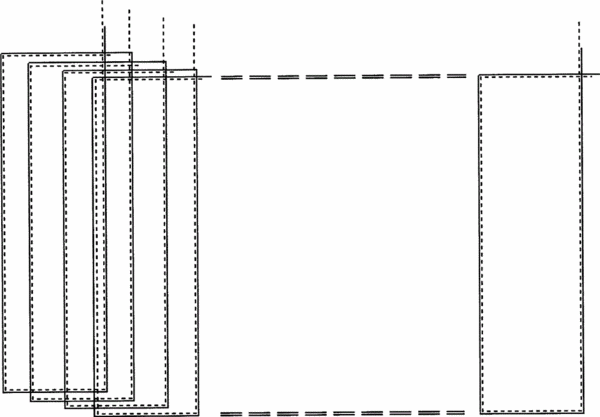

摘要：本发明公开了一种无源无线手绘板天线排列方法，所述天线按照X和Y方向排列，所述天线分为各自独立的接收天线和发射天线，接收天线只负责接收信号，发射天线只负责发射信号；所述接收天线的一端接开关器，另一端接地；所述发射天线的一端接发射信号输出端，另一端接地；发射天线依次紧邻接收天线绕至少一圈。本方案将发射天线与接收天线独立设置，在功能发射信号和接收信号效率更高；而且发射天线依次紧邻每条接收天线绕圈，确保在同一天线位置都会出现发射与接收信号的天线，从而使信号更强、更稳定、抗干扰性也更强。
- 专利类型发明专利
- 申请人深圳市绘王动漫科技有限公司;
- 发明人罗勇;罗威;徐鹤峰;
- 地址518000 广东省深圳市宝安区西乡街道黄麻布社区世峰科技园B栋二楼D单元
- 申请号CN201210120159.8
- 申请时间2012年04月20日
- 申请公布号CN102662523B
- 申请公布时间2015年06月10日
- 分类号G06F3/041(2006.01)I;H01Q1/22(2006.01)I;
