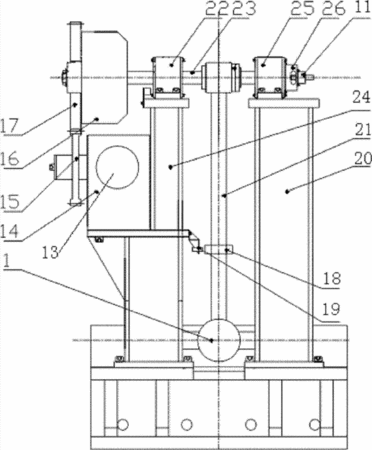

摘要：本发明涉及一种摆锤式冲击响应谱试验台，包括基座、导轨、滑块、与滑块固定的台面；台面的一边上固定有前波形发生器，基座上设置有后波形成发生器；还包括与左支架固定连接的减速器、与减速器连接的电机、与减速器连接的小齿轮；还包括离合器和摆锤转轴，离合器的大齿轮与小齿轮噬合，离合器的大齿轮与摆锤转轴固定连接，离合器的摩擦轮毂与摆锤转轴固定连接，摆锤转轴靠固定于左、右支架上的轴承支撑；还包括固定于摆锤转轴上的摆杆，和固定于摆杆上的摆锤。本发明实现了摆锤的平稳快速提升，提高试验效率。本发明通过摩擦片和摩擦轮毂的摩擦力，使摆锤慢慢停止，实现防二次冲击。本发明实现了台面复位，提高了波形质量，保证了波形的一致性。
- 专利类型发明专利
- 申请人北京航天斯达新技术装备公司;北京航天希尔测试技术有限公司;中国运载火箭技术研究院;
- 发明人田振强;王冰;张巧寿;
- 地址100070 北京市丰台区北大街甲13号
- 申请号CN201110169862.3
- 申请时间2011年06月23日
- 申请公布号CN102840957A
- 申请公布时间2012年12月26日
- 分类号G01M7/08(2006.01)I;
