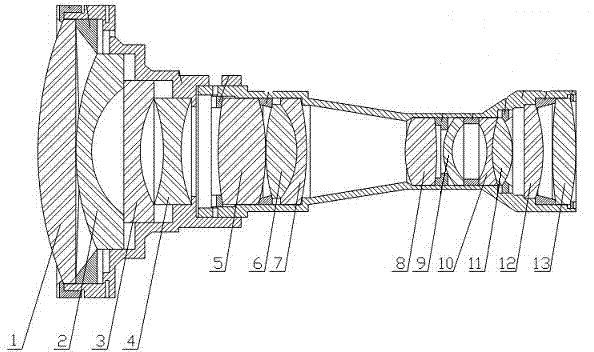

摘要：本发明公开了一种短焦高清投影镜头结构，其特征是它包括依次排列的13片镜片，它们依次为前组第一片为负弯月形透镜，前组第二片为负弯月形透镜，前组第三片为单凹透镜，前组第四片为双凹球面透镜，前组第五片为双凸透镜，前组第六、七片为胶合透镜，后组第一片为双凸透镜，后组第二片为负弯月形透镜，后组第三、四片为胶合透镜，后组第五片为平凸透镜，后组第六片为双凸透镜。本发明全部采用球面透镜组合而成，玻璃研磨加工方便、加工成本低廉，适合批量生产，且结构采用铝制结构件，调焦方式采用前组调整，从而避免了整组调焦时因整个镜头质量大而移动困难的问题。
- 专利类型发明专利
- 申请人无锡羿飞科技有限公司;
- 发明人陈龙;
- 地址214203 江苏省无锡市宜兴市经济开发区锦程大道11号宜兴创业园D8栋
- 申请号CN201210502203.1
- 申请时间2012年11月30日
- 申请公布号CN102944924B
- 申请公布时间2015年04月08日
- 分类号G02B13/00(2006.01)I;G02B7/02(2006.01)I;
