    基于FPGA实现数字示波器数据压缩的方法

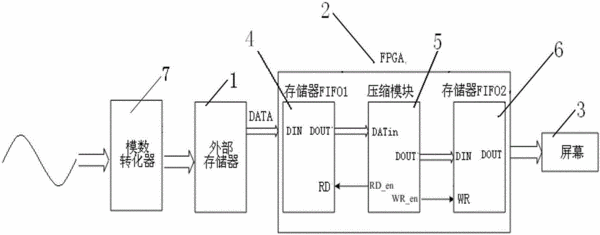

      摘要:本发明公开了一种基于FPGA实现数字示波器数据压缩的方法通过FPGA对模拟信号经模数转化器采集到的数字信号数据进行压缩,FPGA先将外部存储器中的数据存入存储器FIFO1内,根据给定的压缩率,从一组数据中找出数据的第一个值、最大值、最小值和最后一个值经压缩模块存入存储器FIFO2内,并对外部存储器中的数字信号循环处理,当存储器FIFO2内数据量达到设定值,存储器FIFO2将不再存取数据,将存储器FIFO2内的数据送给示波器屏幕显示,本发明既提高了示波器的存储深度,同时加快了示波器刷新速度,得到更加连续的波形,提高示波器的捕获率。
    • 专利类型发明专利
    • 申请人福建利利普光电科技有限公司;
    • 发明人蔡振越;庄双集;陈焕洵;
    • 地址350000 福建省漳州市龙文区蓝田开发区横三路光电科技楼
    • 申请号CN201210583140.7
    • 申请时间2012年12月28日
    • 申请公布号CN102998501B
    • 申请公布时间2015年06月10日
    • 分类号G01R13/02(2006.01)I;
