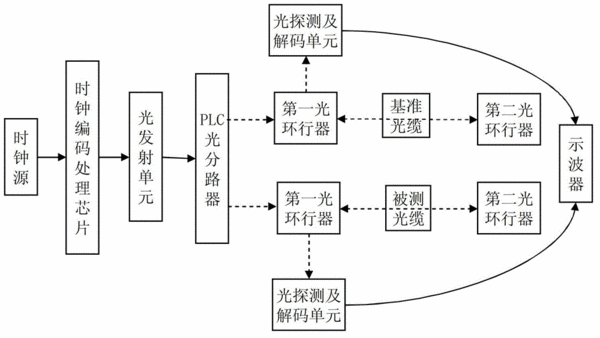

摘要：本发明为光缆长度误差测量电路及测量方法，本测量电路时钟源输出的时钟信号经时钟编码处理芯片接入光发射单元，转换为光信号，接入PLC光分路器，2路光信号分别经连接光探测及解码单元的第一光环行器进入到基准光缆与被测光缆，二光缆的末端各接第二光环行器。2个光探测及解码单元各接示波器。本测量方法为：n根光缆长度误差在±0.5m内；其一为基准光缆，其它的作为被测光缆，依次接入本电路第一、二光环行器之间。示波器测量经基准光缆与被测光缆回传的光信号解码后的电信号传输的延迟值Δt，按公式ΔL＝Δt/2×5计算二者的长度误差ΔL。按待测光缆长度选择时钟信号分频频率。本发明测量精度可达到mm级，简便易行，便于推广应用。
- 专利类型发明专利
- 申请人中国电子科技集团公司第三十四研究所;
- 发明人朱少林;柯有强;聂杨;马祖其;陶庆肖;张家会;姚军;唐轩;
- 地址541004 广西壮族自治区桂林市六合路98号
- 申请号CN201310017359.5
- 申请时间2013年01月17日
- 申请公布号CN103063148B
- 申请公布时间2015年09月16日
- 分类号G01B11/02(2006.01)I;
