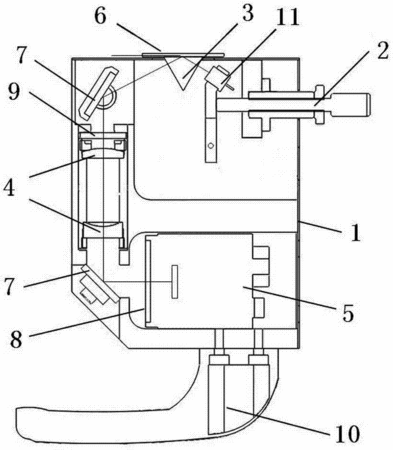

摘要：本发明公开了一种紧凑型玻璃表面应力测量仪，所述LED光源发出的光经过折射棱镜在样品上发生临界发射，一部分光源沿着样品传播到机壳外部，另一部分经过样品反射后，再经过成像镜筒，最后成像到图像传感器上，所述机壳内还设有两个反射镜，两个反射镜分别安装于折射棱镜与成像镜筒之间、成像镜筒与图像传感器之间的光路上，所述两个反射镜将直线光路经过两次反射后形成折转的光路，本发明通过采用两个反射镜，将光路两次折转，有效减小了光路所占空间，使得仪器结构更加紧凑、小巧，方便手持对各种尺寸玻璃样品进行检测。
- 专利类型发明专利
- 申请人苏州精创光学仪器有限公司;
- 发明人尚修鑫;陈利平;闫飞;
- 地址215300 江苏省苏州市昆山市开发区章基路189号
- 申请号CN201310681649.X
- 申请时间2013年12月13日
- 申请公布号CN103644990A
- 申请公布时间2014年03月19日
- 分类号G01L1/24(2006.01)I;
