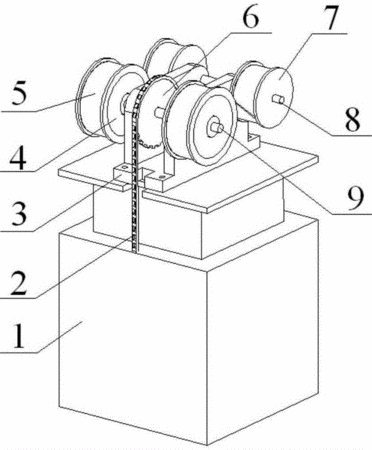

摘要：本发明提供一种卷簧式直线立柱导轨配重装置，该装置配重装置固定架固定在直线导轨的顶端面；配重装置固定架两侧分别加工有两个通孔，小卷簧中心轴及大卷簧中心轴分别穿过两个通孔；链轮安装在大卷簧中心轴上，链轮通过键与大卷簧中心轴连接，链轮的外圈与直线导轨上的传动链条配合连接；大卷簧固定套的中心孔穿过大卷簧中心轴，大卷簧固定套通过键与大卷簧中心轴连接；小卷簧固定套的中心孔穿过小卷簧中心轴，小卷簧固定套通过键与小卷簧中心轴连接；卷簧的两端分别固定并缠绕在大卷簧固定套及小卷簧固定套上。本发明利用弹簧所产生的拉力起到配重作用，并可通过增加卷簧圈数的方法来提高预紧力，可有效地减小配重装置的尺寸及重量。
- 专利类型发明专利
- 申请人北京航天计量测试技术研究所;中国运载火箭技术研究院;
- 发明人刘晓旭;张铁犁;王兵;梁伟伟;高翌春;靳硕;印朝辉;
- 地址100076 北京市丰台区南大红门路1号
- 申请号CN201410599287.4
- 申请时间2014年10月30日
- 申请公布号CN104343889B
- 申请公布时间2016年08月24日
- 分类号F16F15/28(2006.01)I;
