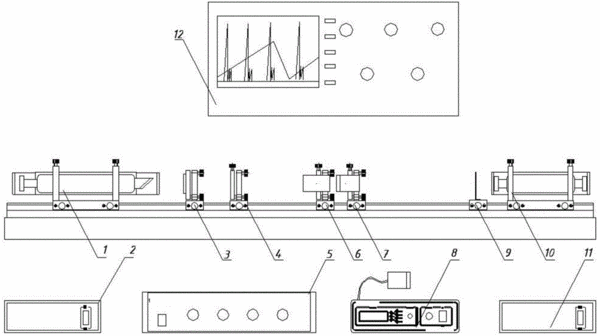

摘要：本发明涉及物理实验仪器，尤其涉及一种适用于物理教学谐振腔可调的氦氖激光模式分析实验系统。包括底座、半外腔氦氖激光器、输出镜、共焦球面扫描干涉仪、高速光电放大探测器以及激光电源、锯齿波发生器、数字示波器；所述激光电源用于为所述半外腔氦氖激光器提供电压；所述锯齿波发生器中的锯齿波电压加在所述共焦球面扫描干涉仪的压电陶瓷上；所述高速光电放大探测器接收通过共焦球面扫描干涉仪中的光并转换成电信号，传输电信号到所述数字示波器；数字示波器用于显示经扫描和放大后的氦氖激光器的频谱图及锯齿波信号。本发明结构简单，加深了学生对物理光学中的偏振、双折射现象以及激光原理中的纵模、出光带宽和模竞争效应的理解。
- 专利类型发明专利
- 申请人天津港东科技发展股份有限公司;
- 发明人杨春宁;
- 地址300384 天津市南开区华苑产业区鑫茂科技园G座EF单元二层
- 申请号CN201310593636.7
- 申请时间2013年11月21日
- 申请公布号CN104658387A
- 申请公布时间2015年05月27日
- 分类号G09B23/22(2006.01)I;
