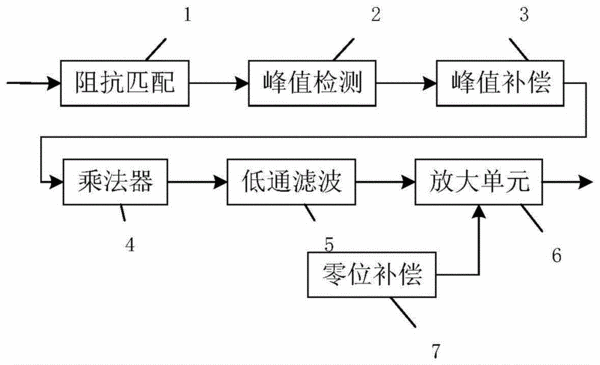

摘要：本发明公开了一种低射频功率检测电路，该检测电路将射频输入信号连接至匹配负载，然后经过基于检波二极管的峰值检测电路处理，峰值检测电路的输出连接至峰值补偿电路，使得补偿之后的直流电平与射频信号峰值基本一致。补偿电路的输出连接至乘法器的两个输入端，乘法器的输出经滤波、放大、零位补偿之后，在检测电路输出端得到一个与待测信号功率成正比的直流信号。该发明的特点是：各功能电路相对独立，调试方便；补偿电路可精细调节，在一定频率和功率范围内测量准确度较高；通过设定电路参数，响应速度灵活可调；能满足高达几百毫瓦的射频信号功率测量，有较好的实用价值和应用前景。
- 专利类型发明专利
- 申请人华中科技大学;
- 发明人李冬;王弘毅;秦斌;陈德智;刘开锋;王晓敏;赵鹏;
- 地址430074 湖北省武汉市洪山区珞喻路1037号
- 申请号CN201510621963.8
- 申请时间2015年09月25日
- 申请公布号CN105137169B
- 申请公布时间2016年08月17日
- 分类号G01R21/00(2006.01)I;
