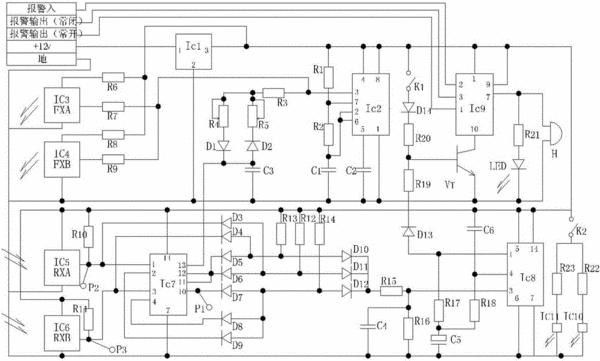

摘要：本发明提供一种安防控制电路，由第一电阻、第二电阻、第一电容构成时间常数电路，时间常数电路自激振荡产生一个8hz的脉冲信号作为发射和信号处理的时基脉冲，由IC2的8hz信号一路送FXA、FXB双支路光束发射电路调制端，控制发射模块发射探测光束，正脉冲起作用。另一路经过延迟后送接收与信号处理电路，作为延迟后的时基信号；FXA、FXB光束发射电路由两路激光或红外发射模块在8hz正脉冲控制下产生发射光束。本方案简化了周界入侵防范设备的结构，控制区域内构成光束接续的方式非常灵活，可以多次循环构成控制面内光束的接续，也可以构成多个控制面之间的循环接续。
- 专利类型发明专利
- 申请人华北电力大学（保定）;
- 发明人王小磊;
- 地址071003 河北省保定市北市区华电路689号华北电力大学二校区239信箱
- 申请号CN201510499631.7
- 申请时间2015年08月15日
- 申请公布号CN105139566A
- 申请公布时间2015年12月09日
- 分类号G08B13/181(2006.01)I;
