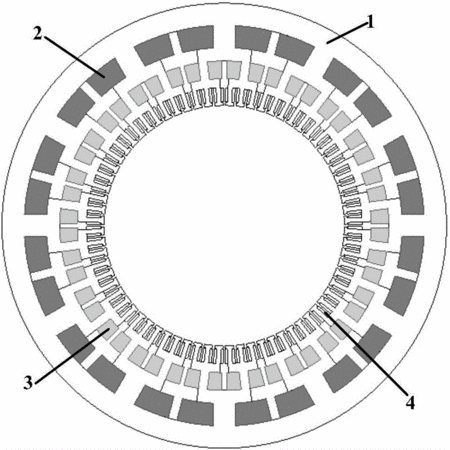

摘要：本发明公开了一种适用于多电端口电机的定子，包括定子铁芯及沿定子铁芯内周面上开设的呈多层环形布置的多级齿，其中定子轭部上开设的齿作为第一级齿，每个第一级齿的齿顶部均开设有多个较小齿作为下级齿，以此类推，各级齿的每个齿顶部均开设有多个较小的齿作为其下级齿，以此方式使得定子上形成两级或更多级的多级齿结构。本发明的定子结构能使多套级数不同的绕组具有不同槽数，均可使用集中绕组，具有端部短、槽满率高、易绕制等优点，另外，不同绕组端部无接触，可避免绝缘击穿，而且由于各绕组位于不同的槽内，可实现绕组间物理隔离，同时该结构可使得绕组磁场具有不同磁路，通过合理的极槽配合可以大幅降低甚至完全消除绕组间的电磁耦合。
- 专利类型发明专利
- 申请人华中科技大学;
- 发明人李大伟;任翔;曲荣海;
- 地址430074 湖北省武汉市洪山区珞喻路1037号
- 申请号CN201610735754.0
- 申请时间2016年08月26日
- 申请公布号CN106100161A
- 申请公布时间2016年11月09日
- 分类号H02K1/14(2006.01)I;H02K1/16(2006.01)I;
