    投影电视的光路系统

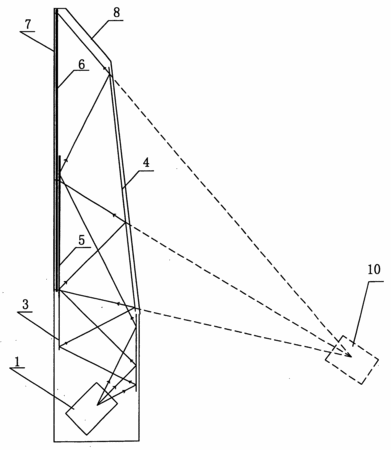

      摘要:本发明涉及一种投影电视的光路系统,投影电视包括外壳和显示屏幕,显示屏幕嵌设在外壳上,该光路系统就设置在外壳内部,该光路系统包括有光机、第一反射镜,光机设在外壳的底部,且光机的光信号直接投射在第一反射镜上,进一步包括有第二反射镜、第三反射镜及透反镜,该透反镜设在显示屏幕后面并覆盖其部分区域,透反镜下侧设有所述第二反射镜;而第一反射镜及第三反射镜设在外壳的内部的后侧,光机所发出的光信号依次经第一反射镜、第二反射镜及透反镜、第三反射镜、透反镜照射到显示屏幕上。本发明投影电视的光路系统通过在有限的空间内实现光信号的多次反射,可以大大降低投影电视机体的厚度及缩小其体积。
    • 专利类型发明专利
    • 申请人康佳集团股份有限公司;
    • 发明人曹嘉灿;
    • 地址518000广东省深圳市南山区华侨城
    • 申请号CN200510032753.1
    • 申请时间2005年01月07日
    • 申请公布号CN1800910A
    • 申请公布时间2006年07月12日
    • 分类号G02B27/18(2006.01);H04N5/74(2006.01);H04N9/31(2006.01);
