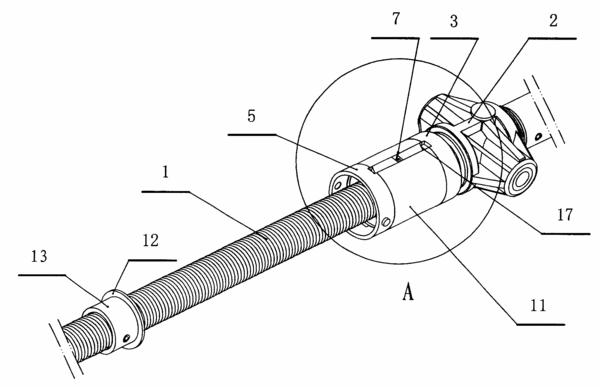

摘要：本实用新型公开一种病床伸缩螺杆的过载保护结构，设置在伸缩螺杆前段与万向机构之间，它包括：与伸缩螺杆螺纹连接的螺杆定母；定位环装置设于紧靠螺杆定母的两侧，分别与螺杆套管固连；在螺杆定母上开设轴向凹槽，该凹槽贯穿于螺杆定母的一个侧面上；过载保护组件设置于轴向凹槽内，包括压簧和过载保护销，过载保护销通过其一端内部开设的中心圆筒形槽分别套接于压簧的两侧；行程定位装置设置在定位环装置两外侧边的伸缩螺杆上，分别与伸缩螺杆固定连接。当到达最大行程时，过载保护销被垫片压动，脱离定位环槽，致使伸缩螺杆在原地开始空转，同时还会发出滴答声，提醒工作人员，伸缩螺杆行程已到位。既能使伸缩螺杆不受损坏，又保证人身安全。
- 专利类型实用新型
- 申请人北京康拓医疗仪器有限公司;
- 发明人潘霞;
- 地址101117北京市通州区潞城镇甘棠工业区中学东侧
- 申请号CN200720148906.3
- 申请时间2007年04月25日
- 申请公布号CN201019943Y
- 申请公布时间2008年02月13日
- 分类号A61G7/05(2006.01);
