燃料电池的演示装置

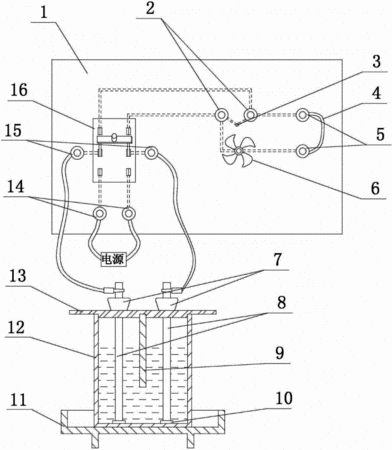

　　摘要：一种燃料电池的演示装置，它包括基板（1）和装有电解质溶液的容器（12），所述的基板（1）上设有一对电源接线柱（14）、双刀双掷开关（16）、一对燃料电池接线柱（15）、负载（6）和一对回路接线柱（5），所述的一对电源接线柱（14）分别与双刀双掷开关（16）一端的二个接线端电连接，所述的一对燃料电池接线柱（15）分别与双刀双掷开关（16）中部的二个接线端电连接，所述的一对回路接线柱（5）分别与双刀双掷开关（16）另一端的二个接线端电连接，所述的负载（6）串联在回路接线柱（5）与双刀双掷开关（16）之间的电路上；所述的容器（12）上设有一对炭棒（8），所述的一对炭棒（8）的一端均在容器（12）的外侧，一对炭棒（8）的另一端均在容器（12）内的电解质溶液中，且该一对炭棒（8）在容器（12）外侧的端分别与一对燃料电池接线柱（15）电连接，所述的一对回路接线柱（5）相互之间设有连接线（4）或经电流表电连接。本实用新型具有对环境要求较低，可在自然环境下使用，体积较小，可给学习者以直观的演示作用及使用和制作成本均较低的特点。
