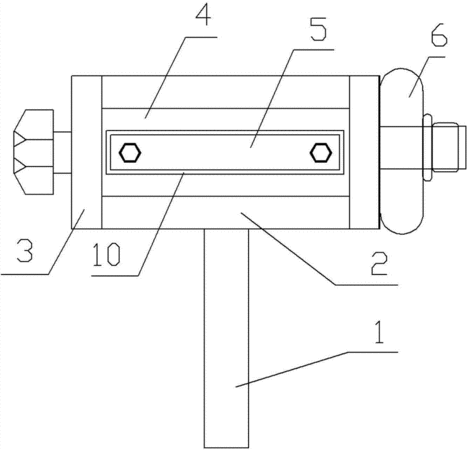

摘要：一种环向碳纤维布张拉与锚固装置，其特征在于包括张拉机具和锚固机具两部分；所述的张拉机具包括手柄、两个横板、两个侧板、钢辊、齿轮和齿轮咬合装置；所述的两个侧板平行相对放置，两个横板两端分别垂直连接在两个侧板的两侧；所述的手柄一端与一个横板固定安装；所述的两个侧板中心对应设有两个圆孔，钢棍穿过两个圆孔，钢棍两端伸出侧板，并可绕自身轴心旋转；所述的钢辊一端设有旋紧端；钢辊的另一端设有可转动的齿轮和齿轮咬合装置，通过齿轮咬合装置上的钢块与齿轮凹槽的咬合对钢辊进行卡紧；钢辊沿轴向方向设有一凹槽，凹槽内设有压条；压条的两端设有螺栓，钢辊上与此螺栓配合设有螺纹孔；所述的锚固机具包括固定钢辊、螺栓组；通过旋紧螺栓组夹紧两个固定钢辊。本实用新型具有轻巧，加工、使用便捷，体外施工，可重复利用等优点。
- 专利类型实用新型
- 申请人山东农业大学;肥城市仪兴建筑安装有限公司;
- 发明人翟爱良;张圣勇;王晖;谢玲君;孙明杰;
- 地址271018 山东省泰安市岱宗大街61号
- 申请号CN201220291665.9
- 申请时间2012年06月20日
- 申请公布号CN202611266U
- 申请公布时间2012年12月19日
- 分类号E04G23/02(2006.01)I;E04G21/12(2006.01)I;
