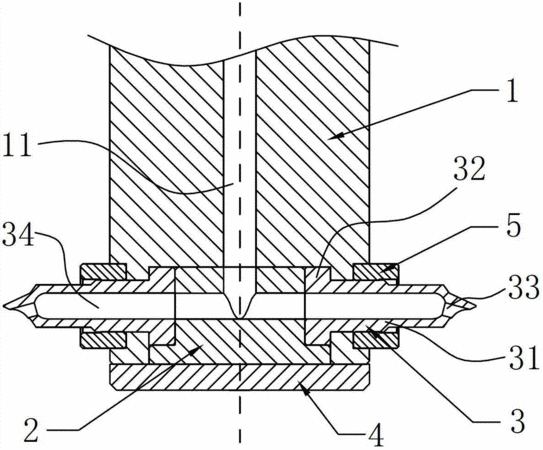

摘要：本实用新型公开了一种应用于侧进胶的热咀封胶结构。它包括热咀本体、咀芯、封胶柱和固定板，所述热咀本体的内部制有竖直方向的塑料流道，底部沿塑料流道的轴向方向设置有圆柱形的容纳腔，塑料流道与容纳腔连通；所述咀芯的弓型部与封胶柱密封配合的安装于容纳腔内，咀芯的咀尖部由热咀本体的侧壁穿出；固定板固定安装于热咀本体的底壁上以将封胶柱紧固密封于容纳腔内；通过咀芯端部上的弓型部与封胶柱的弓型缺口相紧密配合的安装于热咀本体的圆柱形容纳腔内，只要能保证好咀芯的弓型部与封胶柱之间的配合公差，就能保证产品不漏胶，解决了旧有侧进胶的方形热咀结构需要六个平面封胶的难题，且大大降低了加工的难度和漏胶的几率。
- 专利类型实用新型
- 申请人东莞市热恒注塑科技有限公司;
- 发明人阮军平;
- 地址523700 广东省东莞市虎门镇路东社区信义路5号厂房
- 申请号CN201220228257.9
- 申请时间2012年05月18日
- 申请公布号CN202656422U
- 申请公布时间2013年01月09日
- 分类号B29C45/28(2006.01)I;
