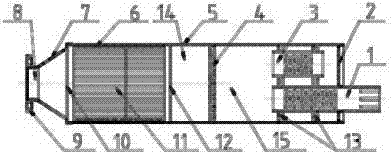

摘要：本实用新型涉及一种宽频带消声器，包括筒体，筒体由设于筒体前端的进气单元和设于筒体后端的后端盖封成一个腔体结构，其内腔由靠近进气单元一端的上游段空腔、靠近后端盖一端的下游段空腔和处于两空腔之间的中游段空腔组成；上游段空腔内固设有SCR催化单元，中游段空腔内设有固定在筒体上的、将中游段空腔分隔成前后两个扩张腔的穿孔隔板，穿孔隔板由泡沫铝材料制成，穿孔隔板上分布有连通前、后扩张腔的穿孔；下游段空腔内设有排气穿孔管共振腔式消声单元，该消声单元的排气穿孔管的后端部穿出并悬置在后端盖之外，排气穿孔管的前端连通后扩张腔。本消声器具有低、中、高频噪声消声效果、同时能够在杂质较多、高温及蒸汽侵蚀环境中应用。
- 专利类型实用新型
- 申请人郑州宇通客车股份有限公司;
- 发明人李文法;张博强;谢富科;
- 地址450016 河南省郑州市十八里河宇通工业园区
- 申请号CN201320048113.X
- 申请时间2013年01月29日
- 申请公布号CN203161318U
- 申请公布时间2013年08月28日
- 分类号F01N1/08(2006.01)I;F01N1/06(2006.01)I;F01N3/28(2006.01)I;
