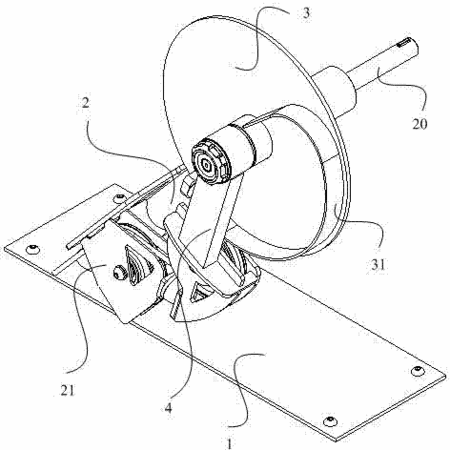

摘要：本实用新型公开了一种钢索连接机构及多功能健身器，钢索连接机构，包括底座、支撑管、转盘和摇臂，支撑管的下端部固定在底座上，支撑管的上端部设置有可转动的转轴，转盘固定连接在转轴上，摇臂的一端部可转动的连接在转轴上，转盘上设置有凸轮结构，凸轮结构上设置有钢索端子；转盘上设置有用于限制摇臂相对于转盘转动的挡板，支撑管上还设置有用于限制摇臂相对于支撑管转动的固定架，挡板和固定架位于摇臂的一侧；固定架中还设置有可转动的定滑轮，摇臂的另一端部设置有可转动的动滑轮。实现通过钢索连接机构连接多功能健身器的钢索，以避免多功能健身器容易出现空行程，提高多功能健身器的性能，优化用户的体验效果。
- 专利类型实用新型
- 申请人山东英吉多健康产业有限公司;
- 发明人乔永林;
- 地址266228 山东省青岛市即墨天山二路6号
- 申请号CN201420510104.2
- 申请时间2014年09月05日
- 申请公布号CN204050784U
- 申请公布时间2014年12月31日
- 分类号A63B21/062(2006.01)I;
