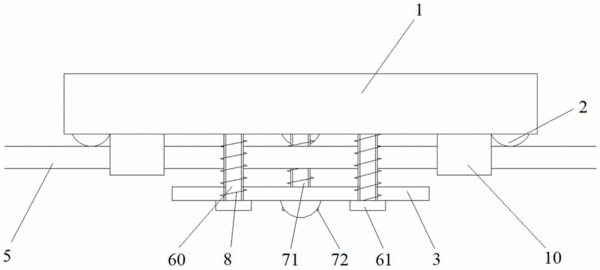

摘要：本实用新型涉及一种光栅尺滑车固定装置，包括滑车车身、安装在滑车车身侧面的滑车车身侧面滚轮、设在滑车车身下方的光栅玻璃、设在光栅玻璃下方的扫描电路板、安装在滑车车身底部的滑车车身底部滚轮及连接滑车车身与扫描电路板的固定装置，所述滑车车身侧面滚轮能够紧贴光栅玻璃的表面滚动，所述滑车车身底部滚轮紧贴光栅玻璃的侧面滚动，所述固定装置包括位于滑车车身相对一侧的若干第一连接结构及位于滑车车身另一侧的第二连接结构，所述第一连接结构与第二连接结构通过螺杆与螺母连接滑车车身与扫描电路板，当绝对光栅尺剧烈震动或高速滑行条件下时，所述光栅尺滑车固定装置滑车车身仍能保持与光栅玻璃的平稳接触并顺畅滑行。
- 专利类型实用新型
- 申请人贵阳新天光电科技有限公司;
- 发明人刘建刚;谢永列;钟明宇;杨二军;
- 地址550000 贵州省贵阳市乌当区新光路9号
- 申请号CN201520367234.X
- 申请时间2015年06月02日
- 申请公布号CN204818974U
- 申请公布时间2015年12月02日
- 分类号B23Q17/24(2006.01)I;
