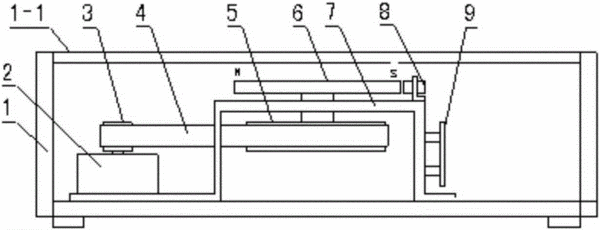

摘要：本实用新型是带有变速机构的超低速磁力搅拌器，壳体中设有电机轴为垂直状态的直流电机，直流电机的电机轴设有主动同步带轮，从动同步带轮支撑于壳体中支架，同步带分别与主、从动同步带轮相啮合构成减速机构，减速机构速比为4-5，从动同步带轮的定轴固定有条形磁铁，支架固定有与条形磁铁端部旋转轨迹相对应的霍尔传感器，所述霍尔传感器的输出脉冲连接于控制板的单片机控制信号输入端，控制板的单片机控制信号输出端连接于控制板的直流电机驱动电路，直流电机驱动电路连接于直流电机。本实用新型尤其适用于需要低速搅拌的细胞、微生物培养场合，具有转速低、磁性搅拌子运转平稳的突出优点。
- 专利类型实用新型
- 申请人天津市欧诺仪器仪表有限公司;
- 发明人吴坚;谷敬;杨金柱;张生辉;
- 地址300171 天津市河东区十一经路66号第三层316室
- 申请号CN201520555485.0
- 申请时间2015年07月28日
- 申请公布号CN205055924U
- 申请公布时间2016年03月02日
- 分类号B01F13/08(2006.01)I;
