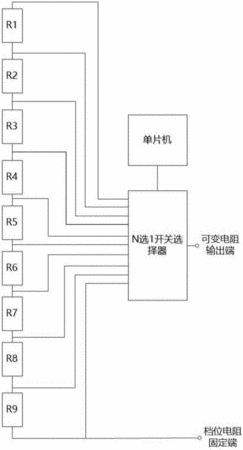

摘要：本实用新型涉及一种输出电阻连续可调的数字电阻箱，包括M个档位，每个档位都有N个电阻和一个模拟N选1开关选择器，每个档位的所有电阻串联成一个对列，对列的收尾以及相邻电阻的连接线处分别引出端子，不同端子分别连接该档位的模拟N选1开关选择器不同数据输入端，每个档位的模拟N选1开关选择器的数据输出端连接该档位的档位电阻输出端，所有档位的模拟N选1开关选择器的控制端均连接到单片机。本实用新型可通过单片机对每个档位的输出电阻值进行控制，电阻箱可快速响应，输出电阻连续可调，并入电气系统中，可替代人工调整电阻的作用，实现了数字化、自动化，特别是在硅压阻敏感元件的温度补偿实施过程中能够发挥作用。
- 专利类型实用新型
- 申请人武汉中航传感技术有限责任公司;
- 发明人王林;符志军;易少凡;
- 地址430074 湖北省武汉市洪山区东湖东路2号
- 申请号CN201521083948.4
- 申请时间2015年12月23日
- 申请公布号CN205211516U
- 申请公布时间2016年05月04日
- 分类号H01C10/50(2006.01)I;G05B19/042(2006.01)I;
